FAQ 002742 DE 29. März 2019

Lukas Sühnel Allgemein RFEM RSTAB

Besteht die Möglichkeit geteilte Linien bzw. Stäbe wieder zu verbinden?

Antwort

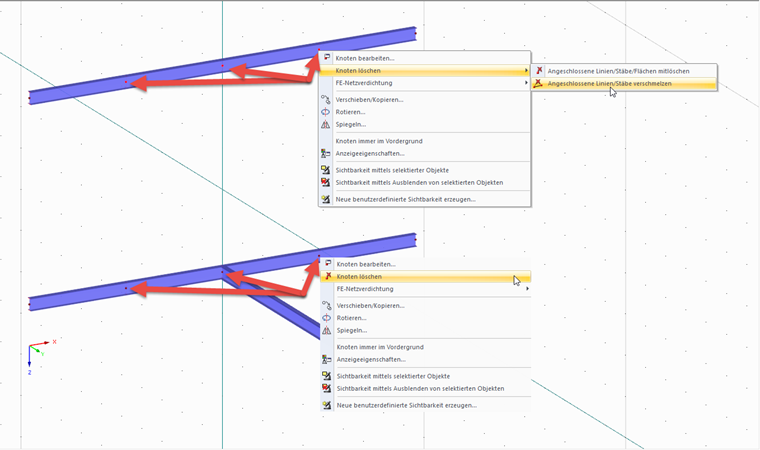

Hierbei kommt es auf die Ausgangslage an. Aktuell können Linien und Stäbe nur dann wieder verbunden oder vereint werden, wenn an den Teilungsknoten keine weiteren Elemente angeschlossen sind. Verdeutlicht wird dies im beigefügten Bild.

Um den mehrfach geteilten Stab zu vereinen, sind die Zwischenknoten zu selektieren. Im Anschluss kann im Kontextmenü die Funktion "Knoten löschen -> Angeschlossene Linien/Stäbe verschmelzen" aufgerufen werden.
Beim unteren System wird diese Funktion nicht angeboten, da durch das Verschmelzen der Definitionsknoten des angeschlossenen Trägers gelöscht würde.

Schlüsselwörter

Linien Stäbe Vereinen Verschmelzen Verbinden
