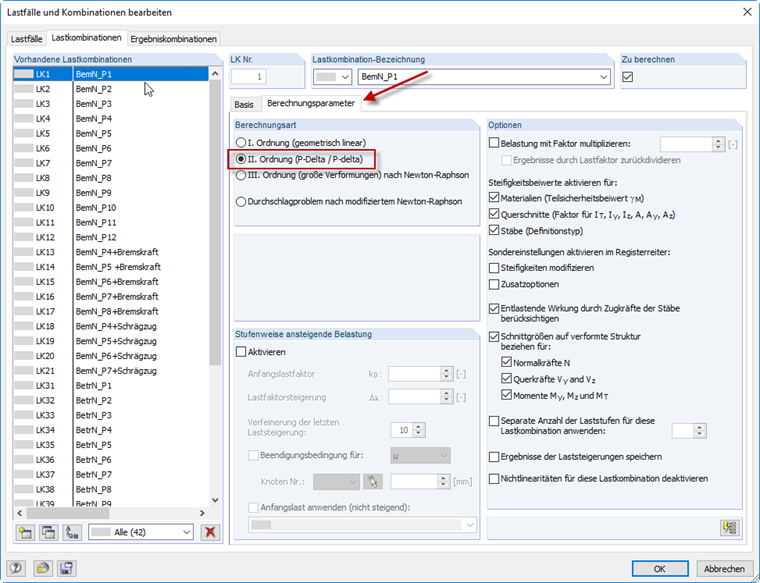

Bei der Erstellung einer Lastkombination ist in den Berechnungsparametern standardmäßig die Berechnungsart "II. Ordnung" voreingestellt. Bei linearen Systemen, die aber statisch unbestimmt sind, können sich daher die Ergebnisse zu Lastfällen, welche standardmäßig nach Theorie I. Ordnung berechnet werden, unterscheiden.
Unterschiede zwischen Ergebniskombinationen aus Lastfällen und Lastkombinationen
Warum unterscheiden sich die Ergebnisse einer Ergebniskombination aus Lastfällen zu der aus Lastkombinationen gebildeten EK?
