Wie wird bei der Berechnung mit RF-BETON Deflect das Schwinden berücksichtigt?

Antwort

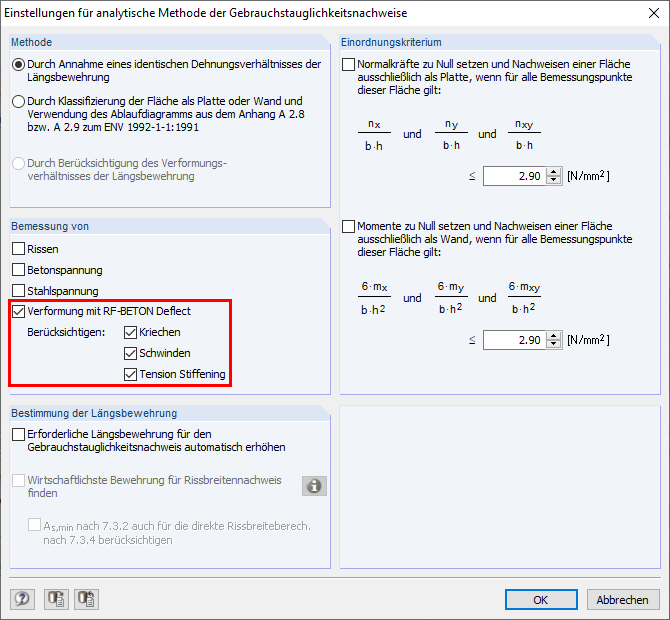

Bei der analytischen Verformungsberechnung mit RF-BETON Deflect wird das Schwinden des Betons über eine zusätzliche Krümmung berücksichtigt.


Hierbei ist auch zu beachten, dass eine unsymmetrische Bewehrungsanordnung auf der Ober- und Unterseite der Fläche zu einer zusätzlichen Krümmung führt, da eine höherer Bewehrungsquerschnitt auf einer der beiden Seiten das Schwinden im Vergleich zu gegenüberliegenden Seite stärker behindern würde. Was zu einer zusätzlichen Verkrümmung der Fläche führt.

Dieser Effekt kann - je nach System - dazu führen, dass trotz erhöhter Bewehrung keine Reduktion der Verformung aus der Berechnung resultiert.

Weitere Informationen hierzu findet man auch im Handbuch zu RF-BETON Flächen im Abschnitt 2.7.5.2.

Schlüsselwörter

Schwinden Verformung Krümmung
