Verwendung der Dlubalparameter in der Revit-Schnittstelle

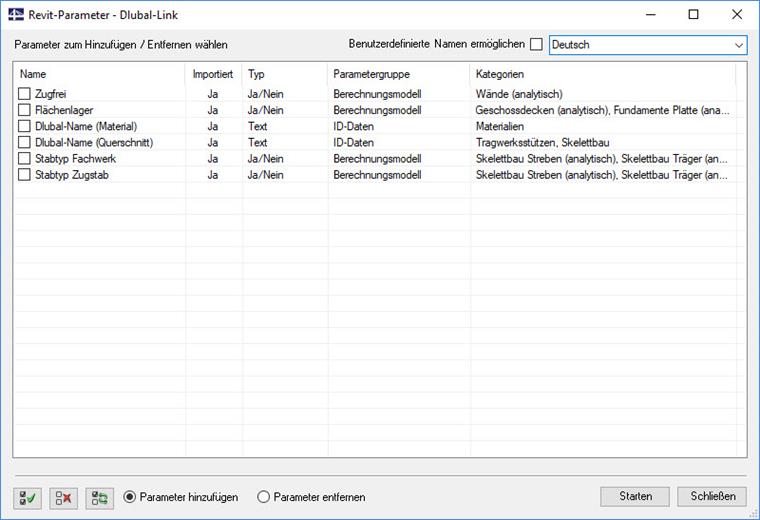

Die Dlubalparameter sind Parameter in Revit, welche standardmäßig nicht existieren. Sie werden erst nach der Aktivierung ("Parameter hinzufügen" → "Starten") in den unterschiedlichen Dialogen freigeschaltet.

Es handelt sich dabei um RSTAB/RFEM spezifische Informationen welche in Revit hinterlegt werden können. Beim Export von Revit nach Dlubal können diese Informationen von RSTAB/RFEM ausgelesen und umgesetzt werden.

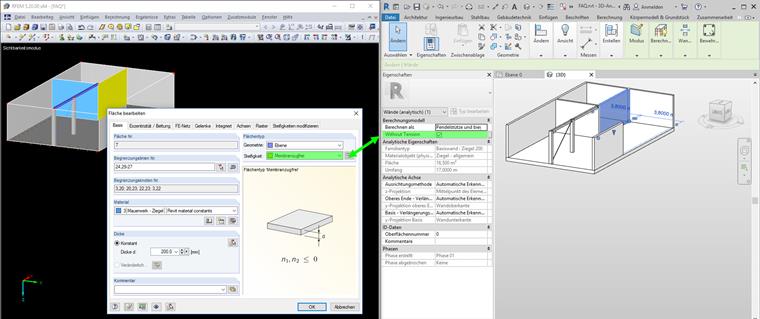

Zugfrei

• in den analytischen Wandeigenschaften zu finden
• entspricht der Flächentyp-Steifigkeit "Membranzugfrei"

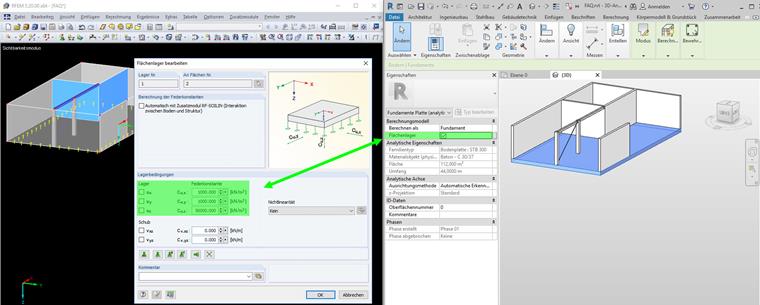

Flächenlager

• in den analytischen Decken- bzw. Platteneigenschaften zu finden
• erzeugt in RFEM ein Flächenlager mit vorgegebenen Federkonstanten

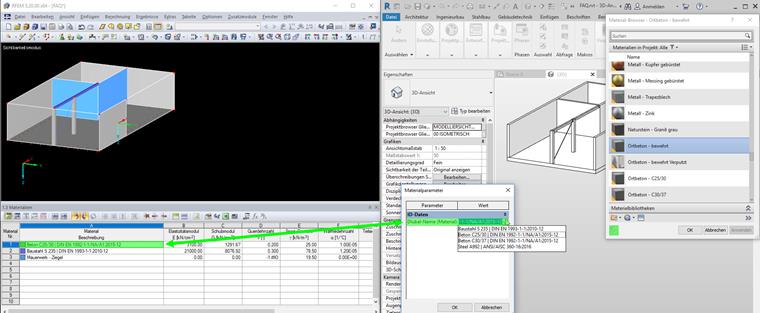

Dlubal-Name (Material)

• in den benutzerdefinierten Materialparametern zu finden
• direkte Zuweisung des Dlubal-Materialnamens möglich (ohne Konvertierungstabelle)

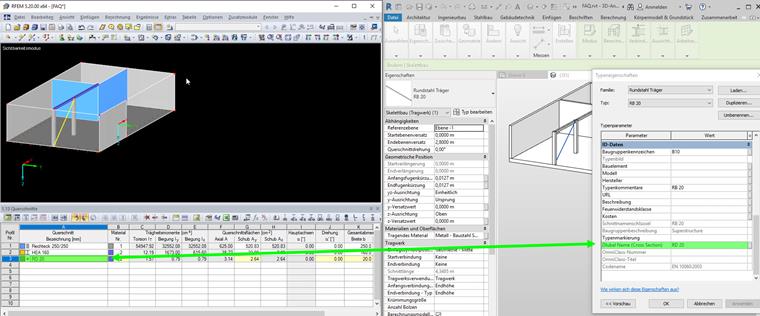

Dlubal-Name (Querschnitt)

• in den Typeneigenschaften von Stützen oder Trägern zu finden
• direkte Zuweisung des Dlubal-Querschnittsnamens möglich (ohne Konvertierungstabelle)

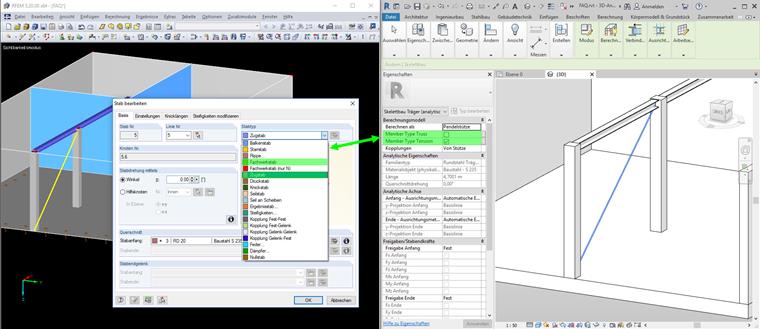

Stabtyp Fachwerk/Zugstab

• in den analytischen Träger- bzw. Stützeneigenschaften zu finden
• entspricht dem Stabtyp Fachwerkstab bzw. Zugstab in RSTAB/RFEM
