Frage

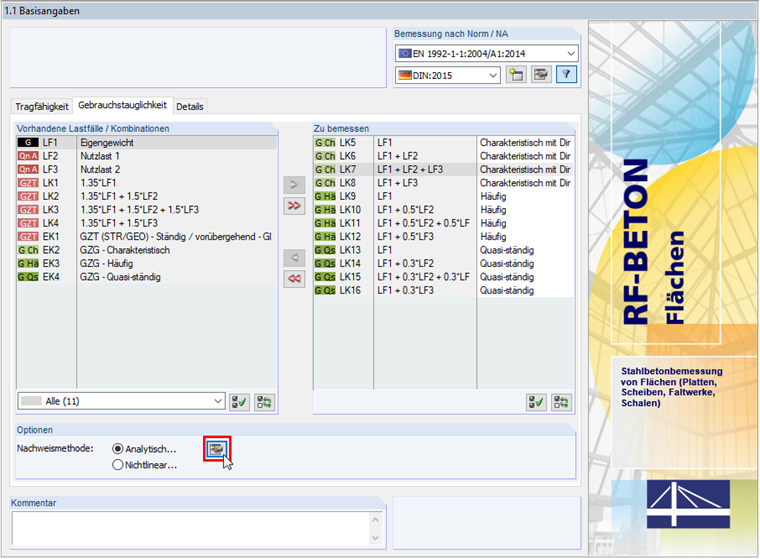

Für die Berechnung der Verformung im gerissenen Zustand stehen verschiedene Verfahren zur Verfügung. In RFEM sind ein analytisches Verfahren nach DIN EN 1992-1-1 7.4.3 und ein physikalisch-nichtlineares Verfahren implementiert. Beide Verfahren haben unterschiedliche Charakteristika und können je nach Anwendungsfall besser oder schlechter geeignet sein. Dieser Beitrag soll einen Überblick über die beiden Berechnungsverfahren geben.

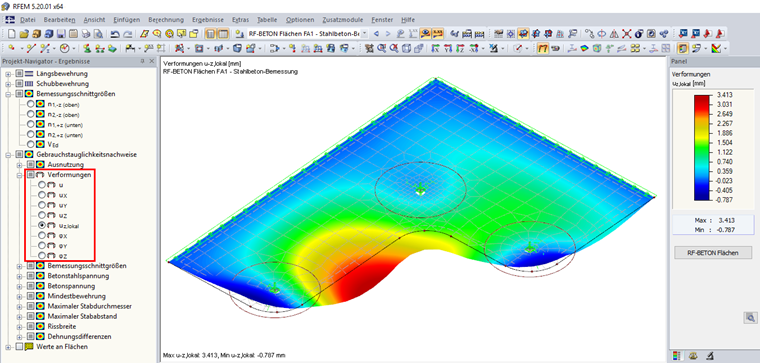

Zu den Nachweisen im Grenzzustand der Gebrauchstauglichkeit gehört auch die Einhaltung der zulässigen Verformung. Die Berechnung der Verformung von Stahlbetonbauteilen hängt davon ab, ob der betrachtete Querschnitt unter der angesetzten Belastung aufreißt oder nicht. Der maßgebende Steuerparameter in RF-BETON Deflect ist dabei der Verteilungsbeiwert ζ.

Der Ermüdungsnachweis nach EN 1992-1-1 ist für tragende Bauteile zu führen, welche großen Spannungsschwingbreiten und/oder vielen Lastwechseln ausgesetzt sind. Die Nachweise für den Beton und für die Bewehrung werden separat geführt. Es stehen zwei alternative Nachweismethoden zur Verfügung.

Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.

Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:

• Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
• Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6

Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.

• 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
• 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.

Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.

Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.

Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:

• Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
• Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Q_fat geführt.

Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:

• Erdbebenbemessungskonfigurationen
• Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
• Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
• Prüfen des Grenzwertes für den Verhaltensbeiwert
• Kapazitätsnachweise 'Strong column – weak beam'
• Konstruktionsregeln für den Nachweis der Krümmungsduktilität
• Konstruktionsregeln für örtliche Duktilität

Zum Webinar: Erdbebenbemessung von Stahlbetonbauten in RFEM 6
