Sowohl Einfeld- als auch Durchlaufträger mit oder ohne Kragarmen können in der Systemeingabe definiert werden. Die Vorgabe unterschiedlicher Stützweiten mit definierbaren Randbedingungen (Auflager, Gelenke) ist ebenso möglich wie beliebige Hilfsunterstützungen und Momentengelenke im Montagezustand. Als Gesamtquerschnitt lassen sich typische Verbundträger-Querschnitte aus Stahlträgern (I-Profile) mit massiven Betonplatten, Fertigteilplatten, Trapezblechen oder gevoutete Massivdecken erzeugen.

Auch eine beliebige Abstufung der Querschnitte über die Trägerlänge, wahlweise mit Kammerbeton, ist möglich. Die Eingabe zusätzlicher Querbewehrung bei Trapezblechen, Profilverstärkungen, sowie eckiger oder runder Stegausschnitte wird von erläuternden Bildern unterstützt. Bei der Lasteingabe werden die Eigengewichte automatisch angesetzt. Eine Berücksichtigung von Ausbau- und veränderlichen Lasten mit Angabe des Betonalters bei Belastungsbeginn für das Kriechen ist ebenso möglich, wie die Definition von frei definierbaren Einzel-, Strecken- und Trapezlasten. Eine Kombination aus den Angaben der einzelnen Lastfälle wird von VERBUND-TR automatisch gebildet.

Die Ergebnisse werden in Tabellen ausgegeben. Die übersichtliche Struktur der Ergebnisse - sortiert nach den erforderlichen Nachweisen - ermöglicht eine leichte Orientierung und Überprüfung.

Nachweise im Grenzzustand der Tragfähigkeit:

• Biege- und Quertragfähigkeit mit Interaktion
• Teilweise Verdübelung duktiler und nicht duktiler Verbindungsmittel
• Ermittlung der erforderlichen Verbundmittel und deren Verteilung
• Berechnung der Längsschubbeanspruchung
• Nachweis der Verdübelung und des Dübelumrisses
• Ausgabe der maßgebenden Auflagerlasten für den Bau- und Endzustand einschließlich der Montagestützlasten
• Biegedrillknicknachweis (bei Durchlaufträgern und Kragarmen)
• Überprüfung der Querschnittsklassen und der plastischen und elastischen Querschnittswerte

Nachweise im Grenzzustand der Gebrauchstauglichkeit:

• Durchbiegungsnachweis
• Verformungen und Überhöhungen ermittelt mit den ideellen Querschnittswerten aus Kriechen und Schwinden
• Schwingungsverhalten (Eigenfrequenzanalyse)
• Rissbreitenbeschränkung
• Bestimmung der Auflagerkräfte

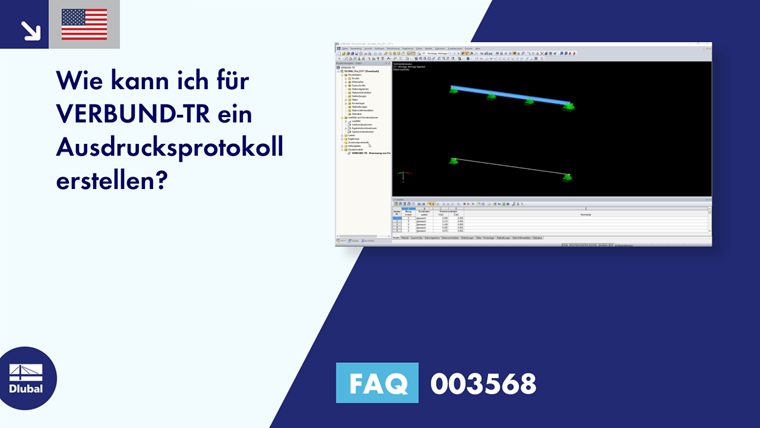

Sämtliche Daten werden in einem übersichtlichen Ausdruckprotokoll mit vielen grafischen Gestaltungsmöglichkeiten dokumentiert. Bei Änderungen wird dieses automatisch aktualisiert. Das Programm VERBUND-TR ist ohne RSTAB-Lizenz alleinstehend lauffähig.

• Einfeld- und Durchlaufträger mit definierbaren Randbedingungen
• Automatische Ermittlung der effektiven Querschnitte
• Beliebige Hilfsunterstützung für den Montagezustand
• Frei definierbare Punkt-, Strecken- und Trapezlasten als Ausbaulasten mit Angabe des Betonalters bei Belastung
• Berücksichtigung von frei definierbaren Montagelasten sowie von Montage-Wanderlasten
• Automatische Lastfallkombination
• Berechnung der Querschnittswerte nach Methode 1 bzw. 2
• Berechnung der elastischen Schnittgrößen mit RSTAB
• Schnittgrößenumlagerung
• Nachweis der Biege- und Querkrafttragfähigkeit mit Interaktion
• Ermittlung der erforderlichen Verbundmittel und deren Verteilung
• Nachweis der Längsschubbeanspruchung
• Ausgabe der maßgebenden Lagerlasten für Bau- und Endzustand einschließlich Montagestützlasten
• Biegedrillknicknachweis
• Nachweis der Rissbreitenbeschränkung
• Nachweis des Schwingungsverhaltens
