Antwort:

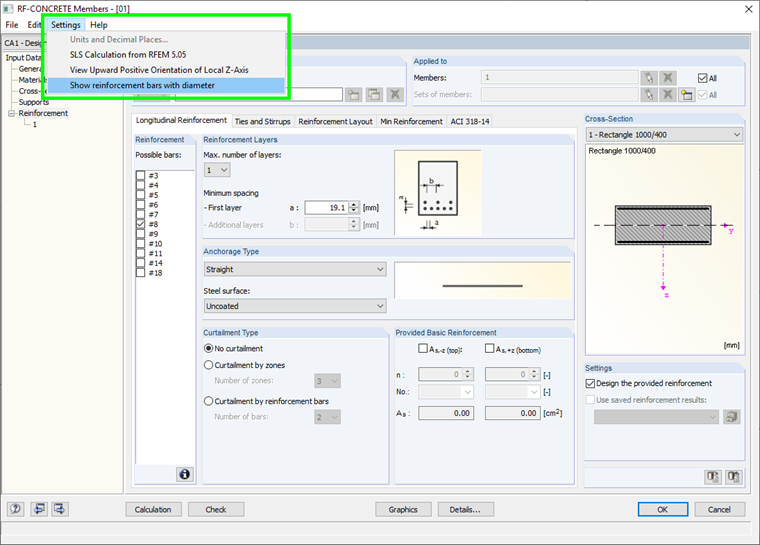

Die entsprechende Option finden Sie unter den "Einstellungen" des Zusatzmoduls (siehe Bild 1).
Frage
Wie kann ich in RF-BETON Stäbe unter Verwendung von ACI die Größe von Bewehrungsstäben nach amerikanischer Norm (#3,#4 usw.) auf Millimeter ändern?
