Es ist möglich, indem Sie anstatt der Darstellung der Ergebnisse in der Grafik mit "Isoflächen" die "Isolinien" verwenden.

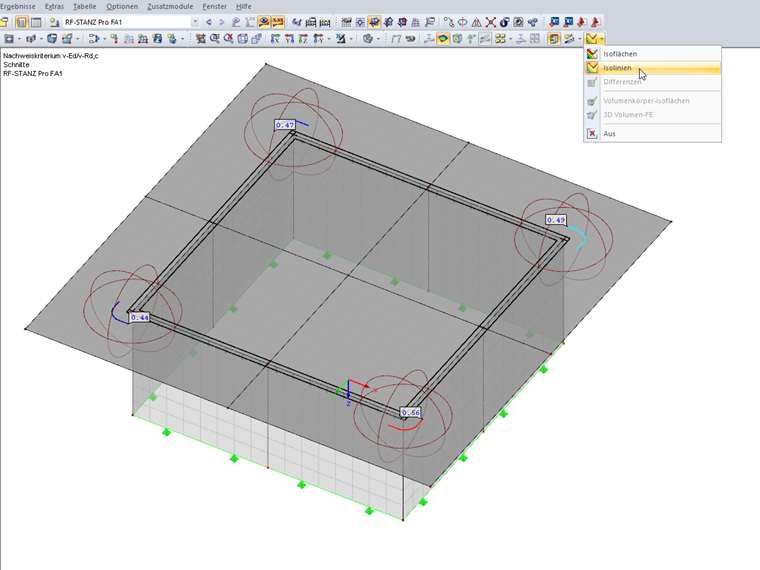

Wechseln Sie hierzu zunächst auf die Darstellung mit "Isolinien".

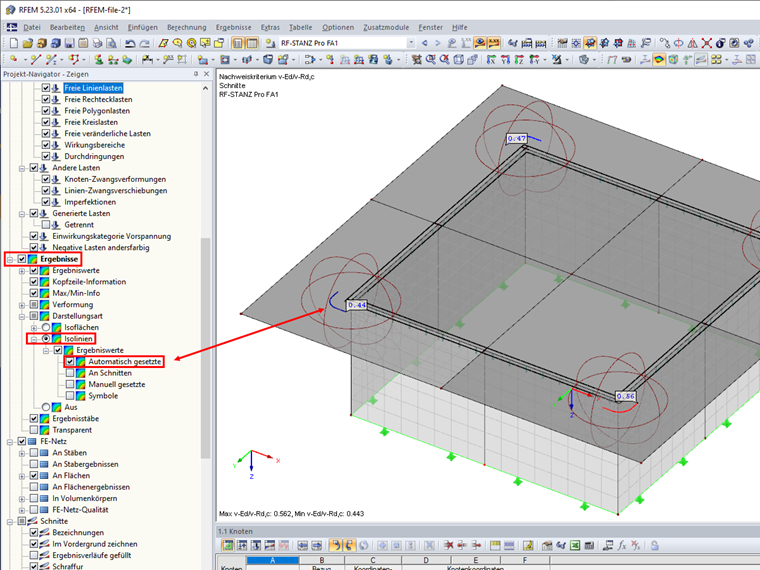

Danach können Sie zusätzlich im Zeigen-Navigator einstellen, dass zu den Isolinien noch die "Automatisch gesetzten Ergebniswerte" eingeblendet werden sollen.
