Antwort:

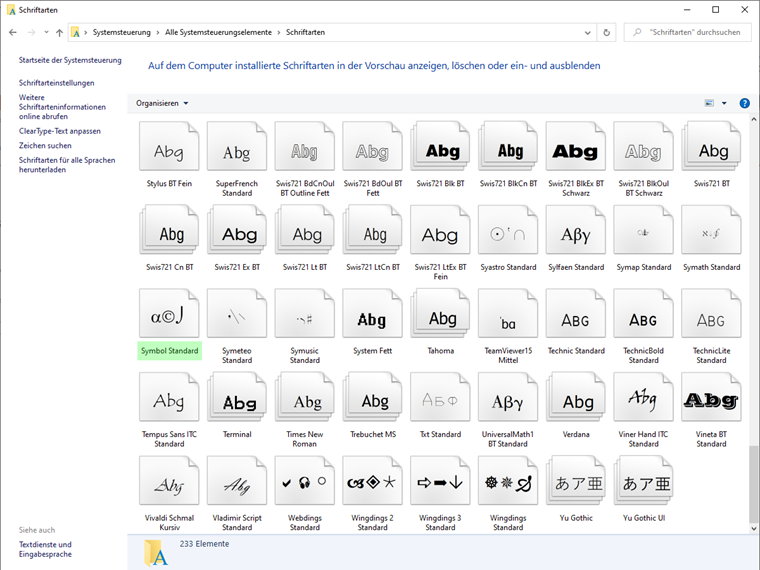

Bitte prüfen Sie auf dem PC die Windows-Schriftarten und kontrollieren, ob die Schriftart "Symbol Standard" installiert ist. Diese wird benötigt, um die Symbole korrekt darzustellen.
Frage

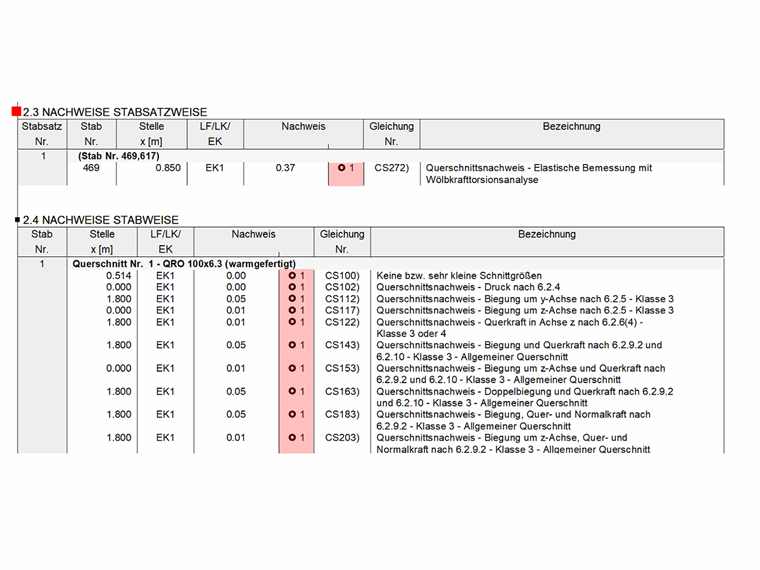

Auf meinem PC werden die Zeichen "<" und ">" nicht mehr dargestellt. Stattdessen erhalte ich im Zusatzmodul bei den Ausnutzungen der Nachweise bzw. im Ausdrucksprotokoll falsche Symbole (Kreise). Können Sie mir sagen, woran dies liegen kann?
