Antwort:

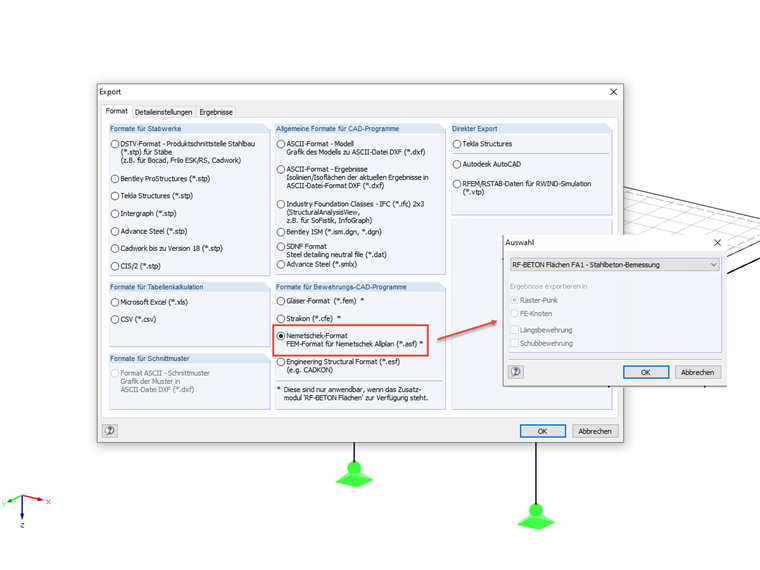

Beim Export der Daten in das Nemetschek-Format stehen die ausgegrauten Optionen generell nicht zur Verfügung. Es wird immer alles exportiert.
Die Optionen werden auswählbar bei einem Export der Ergebnisse in das Glaser-Format.
Frage
Ich würde gerne die Bewehrung der Decke im Nemetschek-Format exportieren. Sobald ich aber die Fläche auswähle, steht in der folgenden Maske keine Einstellung zur Verfügung.
