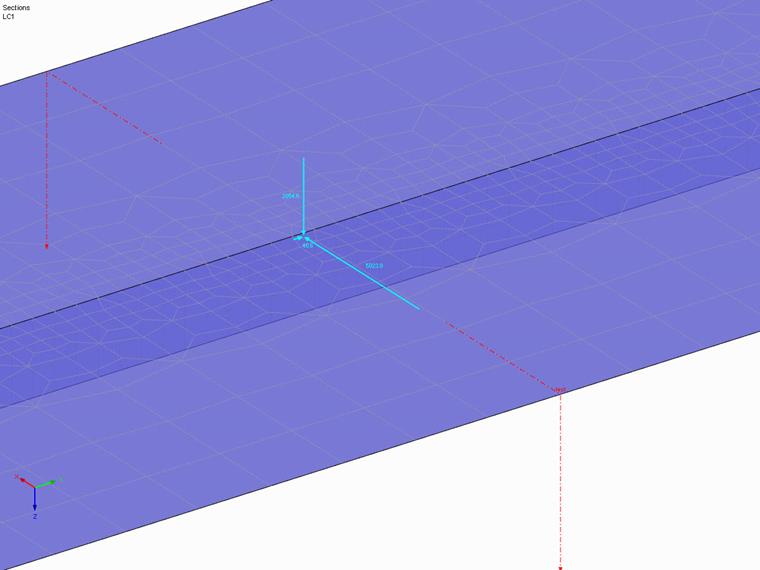

Genau wie alle anderen Ergebnisse kann die Resultierende eines Schnittes über IModel3 → ICalculation2 → IResults2 ausgelesen werden. Die Schnittstelle zu den Ergebnissen bietet die Funktion GetResultant, welche unter Angabe der Schnittnummer und der Art der Ergebnisverteilung dann die Struktur ResultantForce zurückgibt. Diese Struktur beinhaltet unter anderem die Kräfte und Momente jeweils als Vektor:
Frage
Wie kann ich über die COM-Schnittstelle die Resultierende eines Schnittes auslesen?
