Export Antwortspektrum
Antwort
Ja, Sie können auch Antwortspektren aus RFEM 6 exportieren, um diese dann z.B. in RFEM 5 als benutzerdefiniertes Antwortspektrum zu importieren. Beachten Sie dabei, dass der Export und Import über Excel durch die unterschiedlichen Versionen auch unterschiedliche Spalten/ Bezeichnungen erhalten kann.

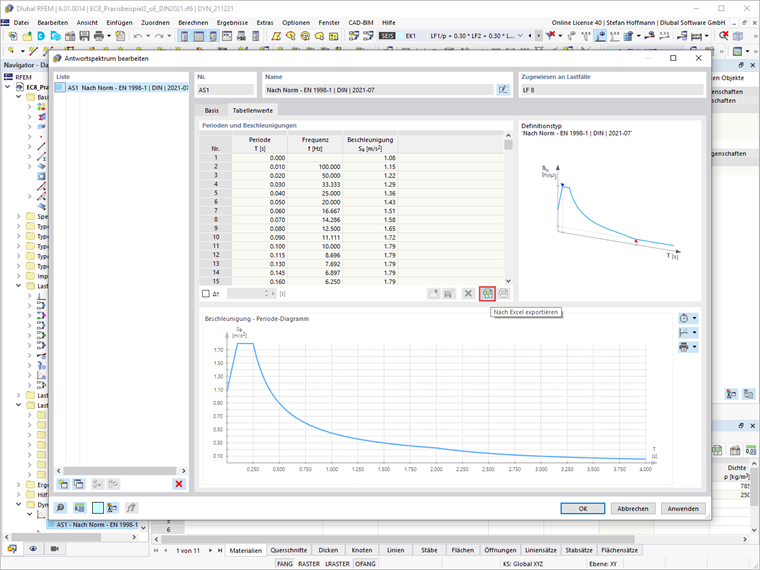

Exportieren Sie Ihre Daten in RFEM 6 zu Excel.

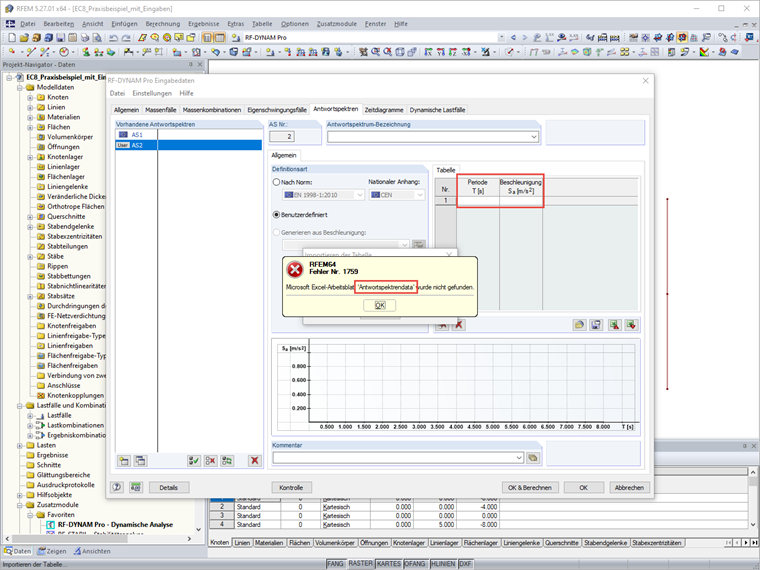

Wenn Sie diese Tabelle direkt importieren wollen, erhalten Sie eine Fehlermeldung. RFEM 5 erwartet eine andere Arbeitsblattbezeichnung sowie lediglich 2 Spalten.

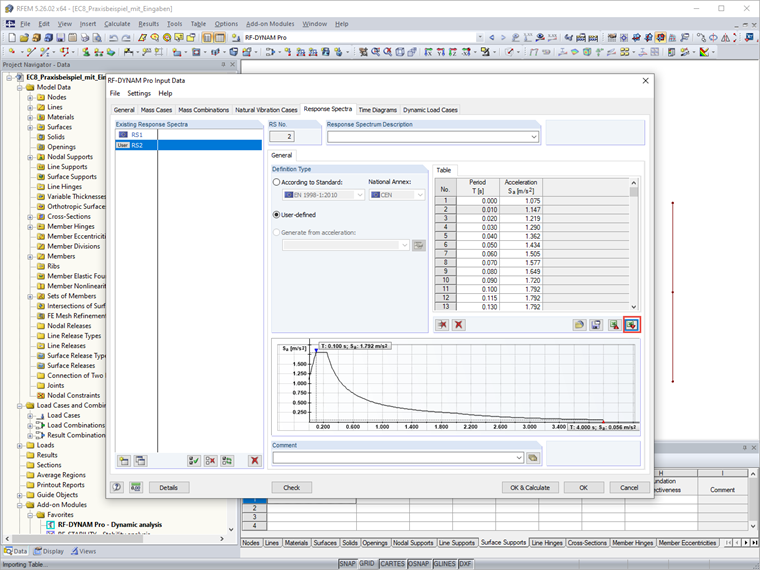

Wenn Sie in Excel den Namen anpassen und die Spalte der Frequenzergebnisse löschen, so können Sie das Antwortspektrum in RFEM 5.
