Bei RWIND Basic kommt ein numerisches CFD-Modell (Computational Fluid Dynamics) zum Einsatz, um mithilfe eines digitalen Windkanals Windströme um Ihre Objekte zu simulieren. Der Simulationsprozess ermittelt aus dem Strömungsergebnis um das Modell die spezifischen Windlasten, welche auf Ihre modellierten Strukturoberflächen einwirken.

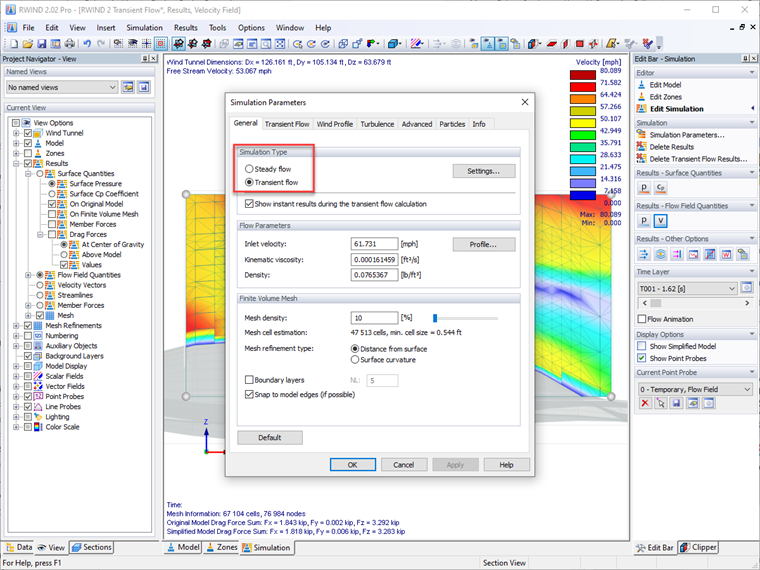

Für die Simulation selbst ist ein 3D-Volumennetz verantwortlich. RWIND Basic führt dafür eine automatische Vernetzung auf Basis von frei definierbaren Steuerparametern durch. Für die Berechnung der Windströme stehen Ihnen in RWIND Basic ein stationärer und in RWIND Pro ein transienter Löser für inkompressible turbulente Strömungen zur Verfügung. Aus den Strömungsergebnissen werden je Zeitschritt resultierende Oberflächendrücke auf das Modell extrapoliert.
