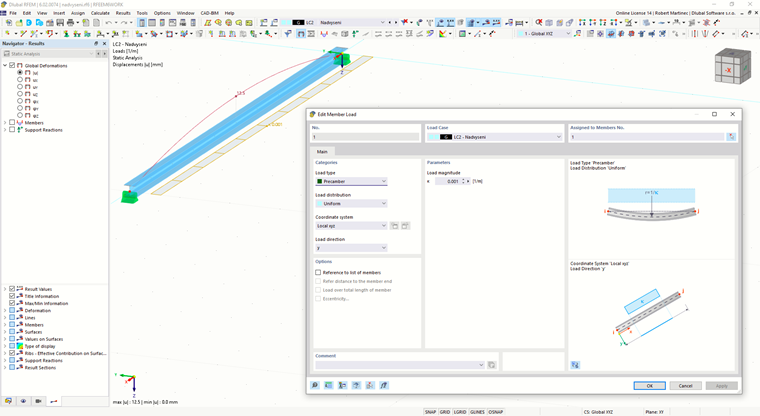

Das Problem dabei ist, dass die Last nicht in die angegebene Richtung wirkt, sondern um die angegebene Richtung. Wenn die resultierende Verformung in vertikaler Richtung erfolgen soll, wird die Last um die y-Achse eingetragen. Sobald Sie das tun, zeigt die resultierende Verformung die Vorkrümmung.
Vorkrümmung
Ich habe in meinem Modell den Lasttyp Vorkrümmung eingegeben, aber es scheint nicht zu funktionieren. Die Ergebnisse zeigen keine Verformung.
Herr Martinec arbeitet am Standort in Tschechien und ist zuständig für den Kundenservice und die Studentenlizenzen.
Im Register 'Bemessungsauflager und Durchbiegung' unter 'Stab bearbeiten' lassen sich die Stäbe durch optimierte Eingabemasken eindeutig segmentieren. Hier werden abhängig von den Auflagern die Verformungsgrenzen für Kragträger bzw. Einfeldträger automatisch herangezogen.
Durch die Definition von Bemessungsauflager in die entsprechende Richtung am Stabanfang, Stabende und an den Zwischenknoten, erkennt das Programm automatisch Segmente und Segmentlängen, auf die die zulässige Verformung bezogen wird. Dabei erkennt es durch die definierten Bemessungsauflager ebenfalls automatisch, ob es sich um einen Träger oder um einen Kragarm handelt. Eine manuelle Zuweisung wie in den Vorgängerversionen (RFEM 5) ist dadurch nicht mehr notwendig.
Mit der Option 'Benutzerdefinierte Längen' können die Referenzlängen in der Tabelle modifiziert werden. Standardmäßig wird immer die entsprechende Segmentlänge verwendet. Weicht die Referenzlänge von der Segmentlänge ab (z. B. bei gekrümmten Stäben), so kann dies angepasst werden.
Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
In RFEM 6 und RSTAB 9 haben Sie die Möglichkeit, "Visuelle Objekte" als Hilfsobjekte einzufügen. Sie können dabei die Dateiformate 3ds, stl und obj importieren.
Mit diesen Objekten lässt sich ein besserer Bezug zu Abmessungen und Dimensionen herstellen.
