Tabelle Knoten - Auflagerkräfte fehlt im Ausdruckprotokoll

Warum wird die Tabelle „Knoten – Auflagerkräfte“ im Ausdrucksprotokoll nicht angezeigt?

Antwort:

Wenn die Tabelle „Knoten – Auflagerkräfte“ im Ausdrucksprotokoll fehlt, liegt dies häufig daran, dass die entsprechenden Ergebnisse im Ergebnistabellen-Manager deaktiviert wurden.

Die Ausgabe im Ausdrucksprotokoll orientiert sich an den aktivierten Ergebnistabellen. Sind dort die knotenweisen Ergebnisse deaktiviert, wird auch die Tabelle „Knoten – Auflagerkräfte“ nicht im Ausdrucksprotokoll angezeigt.

Lösung

Öffnen Sie den Ergebnistabellen-Manager.
Aktivieren Sie die entsprechenden knotenweisen Ergebnisse bzw. die Tabelle „Lagerkräfte“.
Aktualisieren Sie das Ausdrucksprotokoll.

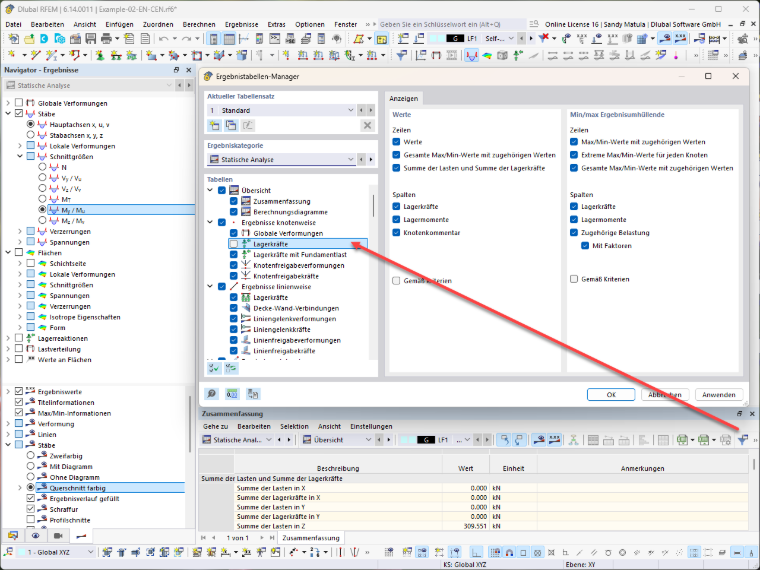

Abbildung zeigt den Ergebnistabellen-Manager mit deaktivierten knotenweisen Lagerkräften in der Dlubal-Software.

Darstellung Ergebnistabellen-Manager mit deaktivierten Lagerkräften

Nach der Aktivierung wird die Tabelle wieder im Ausdrucksprotokoll ausgegeben.

Hinweis:
Die Sichtbarkeit von Ergebnistabellen im Ausdrucksprotokoll ist direkt an die Einstellungen im Ergebnistabellen-Manager gekoppelt. Werden Tabellen dort deaktiviert, stehen sie auch für die Ausgabe im Ausdrucksprotokoll nicht mehr zur Verfügung.
