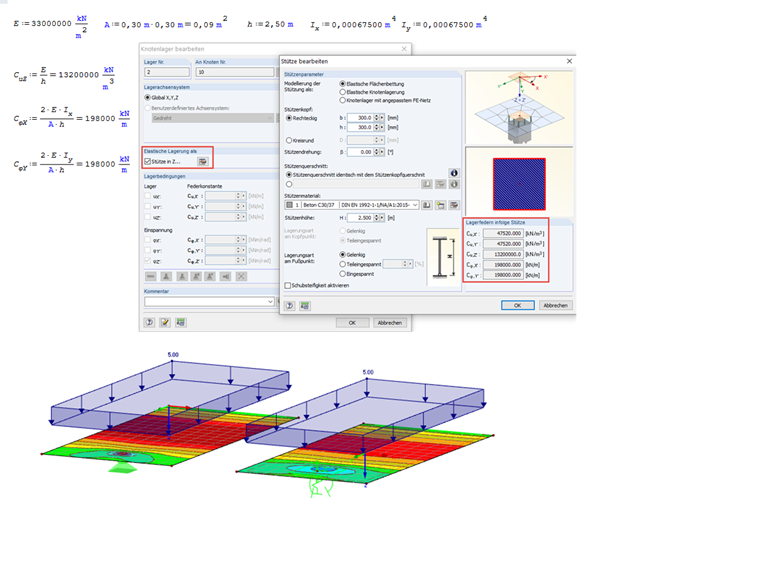

Bei der Flächenbettung wird eine Fläche mit den Stützenabmessungen herausgelöst und intern elastisch gebettet. Die linke Platte ist mit einem Lager als Stütze berechnet, die rechte hingegen mit einem normalen Knotenlager.

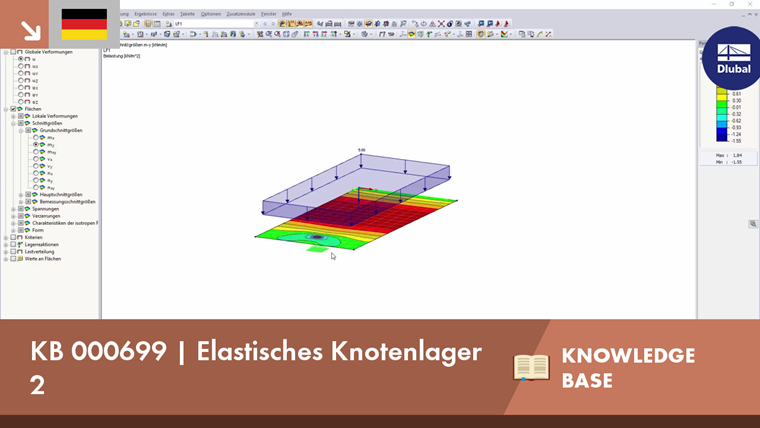

Elastisches Knotenlager 2
Damit Singularitäten infolge eines festen Knotenlagers in RFEM vermieden werden können, gibt es die die Möglichkeit einer elastischen Lagerung. Diese kann direkt im Dialog des Knotenlagers als Stütze in Z definiert werden. Dabei müssen die Geometrie der Stütze sowie das Material und die Lagerungsbedingungen erfasst werden. In diesem Beitrag soll die Variante der Modellierung der Stütze als Flächenbettung gezeigt werden.
