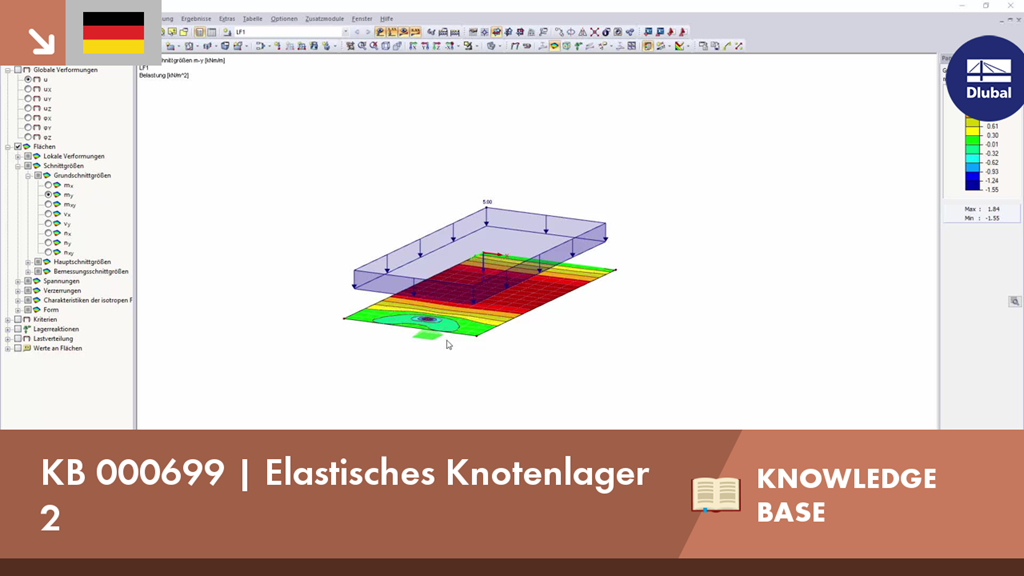

Damit Singularitäten infolge eines festen Knotenlagers in RFEM vermieden werden können, gibt es die die Möglichkeit einer elastischen Lagerung. Diese kann direkt im Dialog des Knotenlagers als Stütze in Z definiert werden. Dabei müssen die Geometrie der Stütze sowie das Material und die Lagerungsbedingungen erfasst werden. Das Video zeigt die Variante der Modellierung der Stütze als Flächenbettung.
