In diesem Beitrag werden die Berechnungszeiten zwischen RFEM 5 und RFEM 6 gegenübergestellt.
Für den Vergleich wurden identische Modelle und Berechnungsparameter in beiden Softwaregenerationen betrachtet.
Als Grundlage dienen folgende Softwareversionen:
- RFEM 6.14.0003
- RFEM 5.40.01
Hardware und Systemumgebung
CPU: Intel(R) Core(TM) Ultra 7 165H (1.40 GHz)
GPU: NVIDIA RTX 2000 Ada Generation
RAM: 32 GB
Betriebssystem: Windows 11

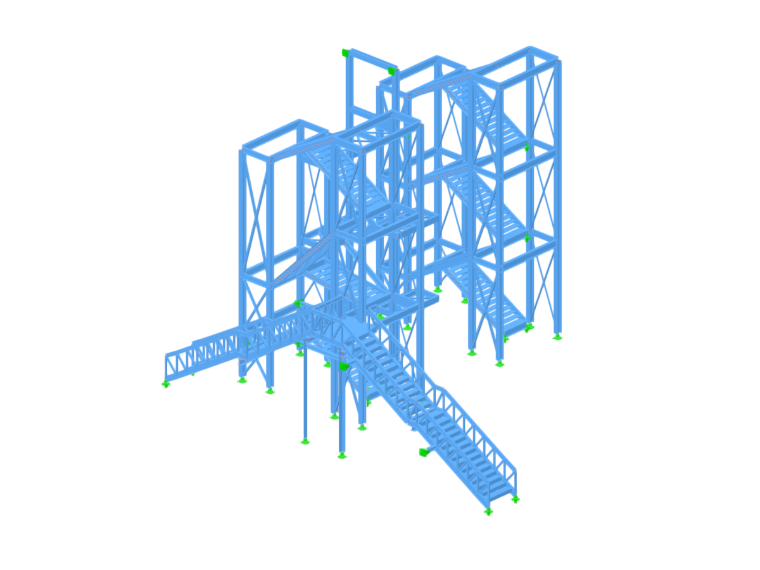

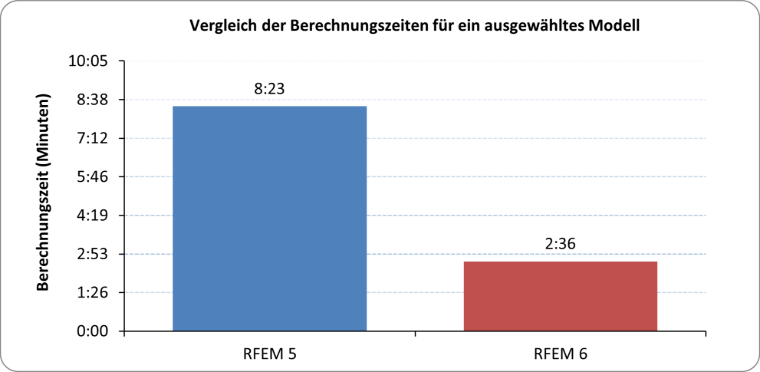

Beispiel 1
Es wurde eine statische Analyse für alle Lastfälle und Lastkombinationen sowie eine Stahlbemessung für alle Stäbe durchgeführt.
| Objekte | Anzahl |
|---|---|
| Knoten | 704 |
| Linien | 1212 |
| Stäbe | 1212 |
| Flächen | 0 |
| Lastfälle | 11 |
| Lastkombinationen | 256 |

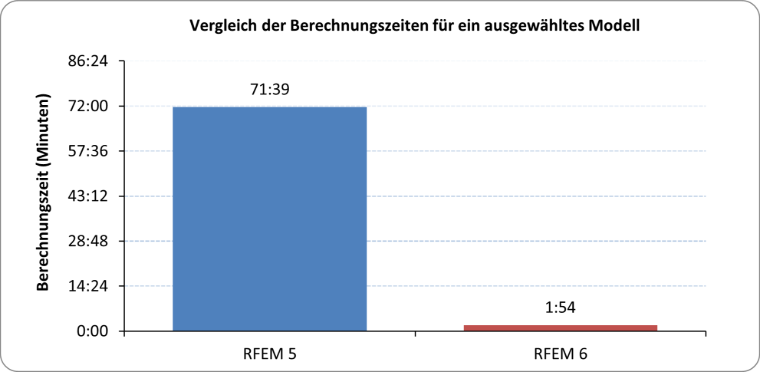

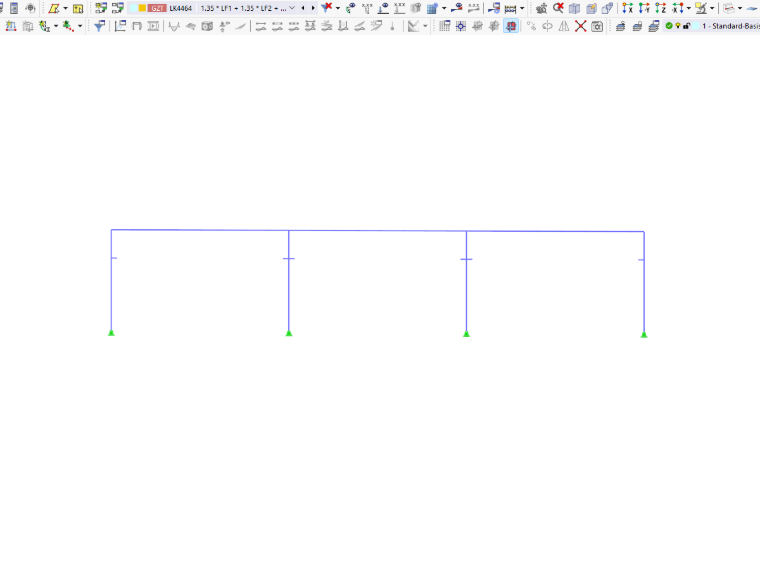

Beispiel 2
Es wurde eine statische Analyse für alle Lastfälle und Lastkombinationen durchgeführt.
| Objekte | Anzahl |
|---|---|
| Knoten | 33 |
| Linien | 32 |
| Stäbe | 32 |
| Flächen | 0 |
| Lastfälle | 21 |
| Lastkombinationen | 4464 |

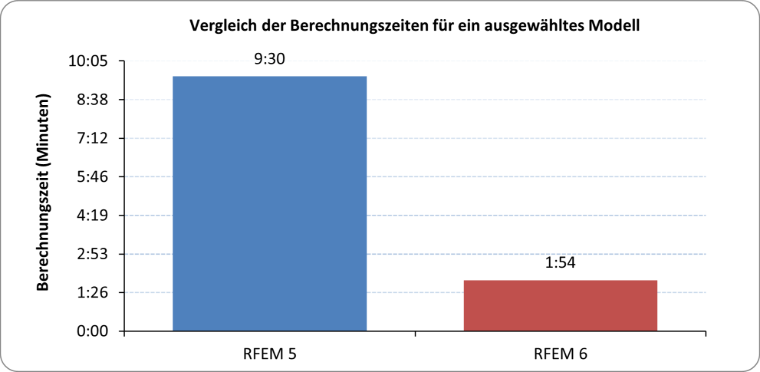

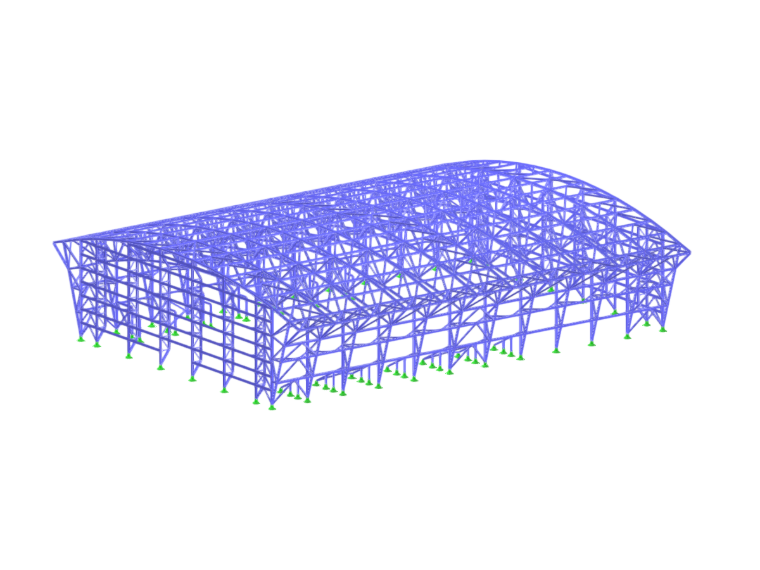

Beispiel 3
Es wurde eine statische Analyse für alle Lastfälle und Lastkombinationen sowie eine Stahlbemessung für alle Stäbe durchgeführt.
| Objekte | Anzahl |
|---|---|
| Knoten | 1123 |
| Linien | 2537 |
| Stäbe | 2534 |
| Flächen | 0 |
| Lastfälle | 10 |
| Lastkombinationen | 108 |

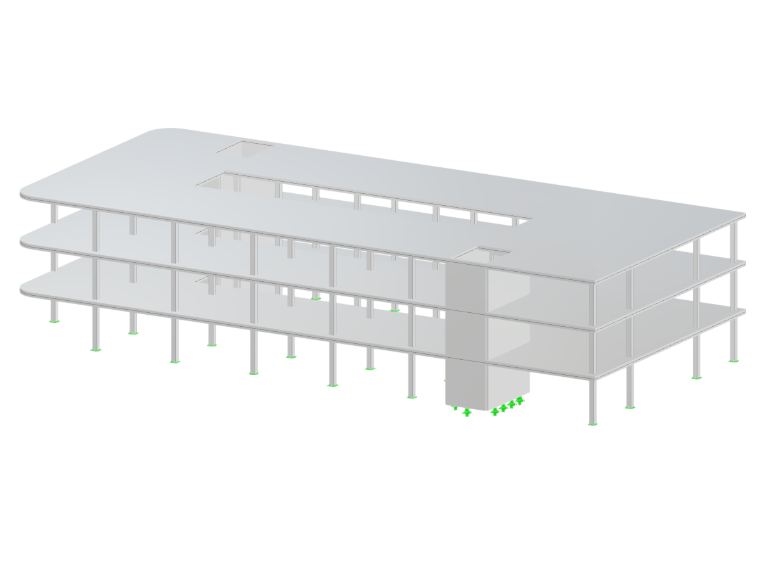

Beispiel 4
Es wurde eine statische Analyse für alle Lastfälle und Lastkombinationen sowie eine Stahlbetonbemessung für alle Stäbe und Flächen durchgeführt.
| Objekte | Anzahl |
|---|---|
| Knoten | 229 |
| Linien | 226 |
| Stäbe | 78 |
| Flächen | 28 |
| Lastfälle | 4 |
| Lastkombinationen | 41 |
Zusammenfassung
Seit dem Release von RFEM 6 werden nicht nur regelmäßig neue Features veröffentlich, sondern auch die Performance kontinuierlich optimiert. Insbesondere bei Modellen mit einer großen Anzahl an Lastkombinationen, kann eine deutlich verkürzte Berechnungszeit erzielt werden. Dies wird durch das Starten mehrerer voneinander unabhängiger Solver-Prozesse ermöglicht, wodurch die vorhandenen Hardware-Ressourcen effizient genutzt und Berechnungen parallel ausgeführt werden können.
