Normen

Für die Einwirkungen auf Straßenbrücken sind zusätzlich zu den grundlegenden Kombinationsregeln der EN 1990 noch weitere Kombinationsbedingungen zu beachten, die in EN 1991-2 festgelegt sind. Hierzu bieten RFEM und RSTAB eine automatische Kombinatorik an, die in den Basisangaben bei Auswahl der Norm EN 1990 + EN 1991-2 aktiviert werden kann. Die Teilsicherheitsbeiwerte und Kombinationsbeiwerte je nach Einwirkungskategorie sind bei Auswahl des jeweiligen Nationalen Anhangs bereits hinterlegt.

Als grundlegende Anforderungen an ein Tragwerk werden in den Grundlagen der Tragwerksplanung eine ausreichende Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit genannt. Dabei sind Tragwerke so auszuführen, dass durch Ereignisse wie Anprall eines Fahrzeuges keine Schadensfolge entsteht.

Neben der Bestimmung der Lasten gibt es für die Bemessung im Holzbau hinsichtlich der Lastkombinatorik ein paar Besonderheiten, die berücksichtigt werden müssen. Anders als zum Beispiel im Stahlbau, bei dem die größte Beanspruchung aus allen ungünstigen Einwirkungen resultiert, sind im Holzbau die Festigkeitswerte abhängig von der Lasteinwirkungsdauer und der Holzfeuchte. Auch für den Nachweis der Gebrauchstauglichkeit gilt es, besondere Merkmale zu berücksichtigen. Welche Auswirkungen dies auf die Bemessung der Holzbauteile hat und wie dies in RSTAB und RFEM umgesetzt werden kann, wird nachfolgend erläutert.

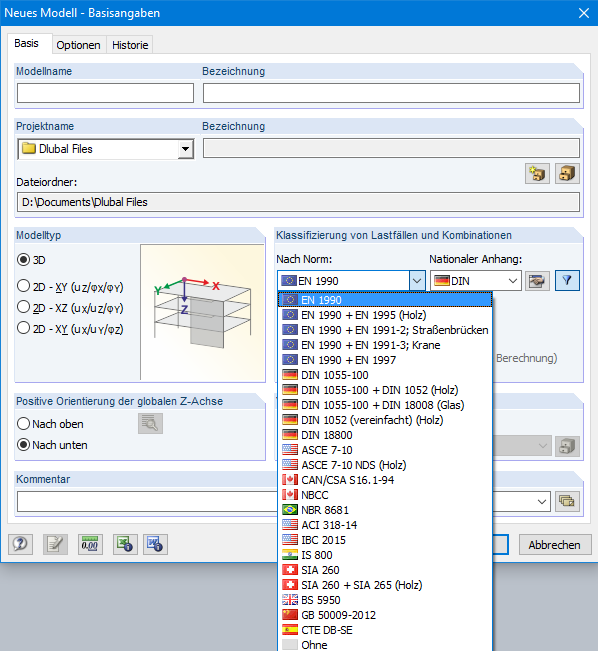

In den Basisangaben kann zwischen einer Vielzahl an Normen gewählt werden sowie, ob Kombinationen automatisch erzeugt werden sollen. Folgende Normen stehen zur Verfügung:

• EN 1990:2002
• EN 1990 + EN 1995:2004 (Holz)
• EN 1990 + EN 1991-2; Straßenbrücken
• EN 1990 + EN 1991-3; Krane
• EN 1990 + EN 1997
• DIN 1055-100:2001-03
• DIN 1055-100 + DIN 1052:2004-08 (Holz)
• DIN 1055-100 + DIN 18008 (Glas)
• DIN 1052 (vereinfacht) (Holz)
• DIN 18800:1990
• ASCE 7-10
• ASCE 7-10 NDS (Holz)
• ACI 318-14
• IBC 2015
• CAN/CSA S 16.1-94:1994
• NBCC: 2005
• NBR 8681
• IS 800:2007
• SIA 260:2003
• SIA 260 + SIA 265:2003 (Holz)
• BS 5950-1:2000
• GB 50009-2012
• CTE DB-SE

Für die europäische Norm EN stehen folgende Nationalen Anhänge zur Verfügung:

• DIN EN 1990/NA:2009-05 (Deutschland)
• NBN EN 1990 – ANB: 2005 (Belgien)
• BDS EN 1990:2003/NA:2008 (Bulgarien)
• DK EN 1990/NA:2007-07 (Dänemark)
• SFS EN 1990/NA:2005 (Finnland)
• NF EN 1990/NA:2005/12 (Frankreich)
• ELOT EN 1990:2009 (Griechenland)
• UNI EN 1990/NA:2007-07 (Italien)
• IS EN 1990:2002 + NA:2010 (Irland)
• LVS EN 1990:2003 /NA:2010 (Lettland)
• LST EN 1990/NA:2010-11 (Litauen)
• LU EN 1990/NA:2011-09 (Luxemburg)
• MS EN 1990:2010 (Malaysia)
• NEN EN 1990/NA:2006 (Niederlande)
• NS EN 1990/NA:2008 (Norwegen)
• ÖNORM EN 1990:2007-02 (Österreich)
• NP EN 1990:2009 (Portugal)
• PN EN 1990/NA:2004 (Polen)
• SR EN 1990/NA:2006-10 (Rumänien)
• SIST EN 1990: 2004/A1:2005 (Slowenien)
• SS EN 1990:2008 (Singapur)
• SS EN 1990/ BFS 2010:28 (Schweden)
• STN EN 1990/NA:2009-08 (Slowakei)
• UNE EN 1990 2003 (Spanien)
• CSN EN 1990/NA:2004-03 (Tschechische Republik)
• BS EN 1990/NA:2004-12 (Vereinigtes Königreich)
• TKP EN 1990/NA:2011 (Weißrussland)
• CYS EN 1990:2002 (Zypern)

Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.

Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
