Arbeiten mit RF-/ALUMINIUM ADM

Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

Die Lagerungsbedingungen eines biegebeanspruchten Trägers sind wesentlich für seinen Widerstand gegenüber Biegedrillknicken. Wird zum Beispiel ein Einfeldträger in Feldmitte seitlich gehalten, so kann im Optimalfall das Ausweichen des gedrückten Gurtes verhindert und eine zweiwellige Eigenform erzwungen werden. Das kritische Biegedrillknickmoment erhöht sich durch diese Zusatzmaßnahme wesentlich. In den Zusatzmodulen zur Stabbemessung ist es über die Eingabemaske "Zwischenabstützungen" möglich, verschiedene Arten von seitlichen Halterungen an einem Stab zu definieren.

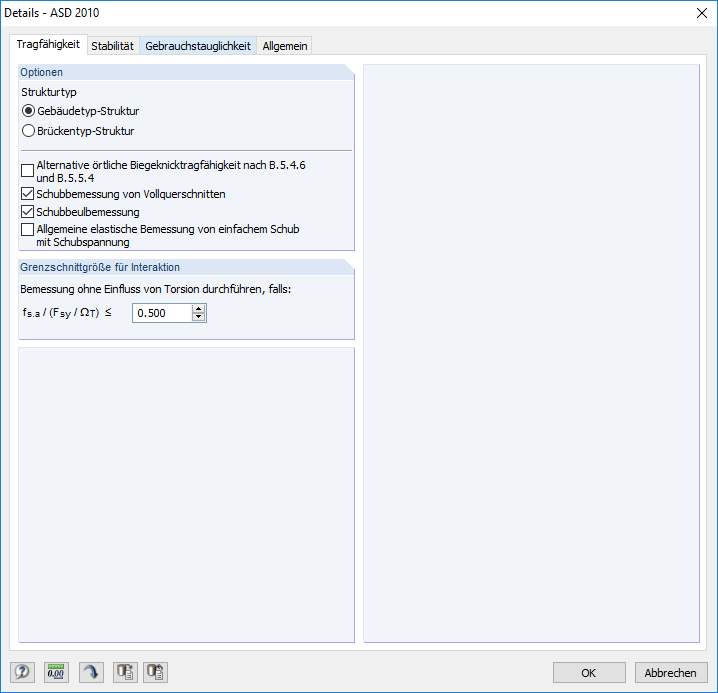

Besteht ein Aluminiumstabquerschnitt aus schlanken Elementen, besteht die Möglichkeit des Versagens aufgrund von lokalem Beulen der Flansche oder Stege, bevor der Stab die volle Steifigkeit erreichen kann. Im Zusatzmodul RF-/ALUMINIUM ADM gibt es jetzt drei Optionen, um die nominale Biegefestigkeit für den Grenzzustand des lokalen Beulens zu bestimmen, M_nlb, aus Abschnitt F.3 des 2015 Aluminum Design Manual. Alle drei Methoden beinhalten die Abschnitte F.3.1 Methode des gewichteten Mittelwerts, F.3.2 Direkte Festigkeitsmethode und F.3.3 Methode der Begrenzungselemente.

• Bemessung von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub, Torsion und kombinierten Schnittgrößen
• Stabilitätsnachweise für Knicken und Biegedrillknicken
• Automatische Ermittlung des effektiven Trägheitsradiusses über ein spezielles integriertes FEM-Programm (Eigenwertermittlung) für eine allgemeine Belastung und Lagerungsbedingung
• Alternative analytische Berechnung des effektiven Trägheitsradiusses für Standardsituationen
• Möglichkeit einer diskreten seitlichen Stützung für Träger
• Definition von Knotenlagern für Stabsätze
• Nachweis im Grenzzustand der Gebrauchstauglichkeit (Durchbiegung)
• Querschnittsoptimierung
• Große Auswahl an verfügbaren Profilen wie z.B. gewalzte I-Profile, U-Profile, T-Profile, Winkel, rechteckige und runde Hohlprofile, Rundstähle usw.
• Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
• Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen/Lastkombinationen/Ergebniskombinationen
• Ergebnistabelle für Stabschlankheiten und maßgebenden Schnittgrößen
• Metrische und imperiale Einheiten

In der ersten Ergebnistabelle erhält man den maximalen Ausnutzungsgrad mit dem zugehörigen Nachweis je bemessenem Lastfall (Lastkombination/Ergebniskombination).

In den weiteren Ergebnistabellen werden alle Detailergebnisse thematisch in erweiterbaren Baummenüs aufgeführt. Alle Zwischenergebnisse entlang der Stäbe können an jeder Stelle abgelesen werden. Dadurch kann genau nachvollzogen werden, wie das Modul die einzelnen Nachweise führt.

Die gesamten Moduldaten sind Teil des RFEM-/RSTAB-Ausdruckprotokolls.

Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.
