Liegen die Ergebnisse der nachzuweisenden Einwirkungen noch nicht vor, so startet automatisch die RFEM/RSTAB-Berechnung zur Ermittlung der Verformungen. Dabei wird auf die Einstellungen der Berechnungsparameter von RFEM/RSTAB zurückgegriffen.

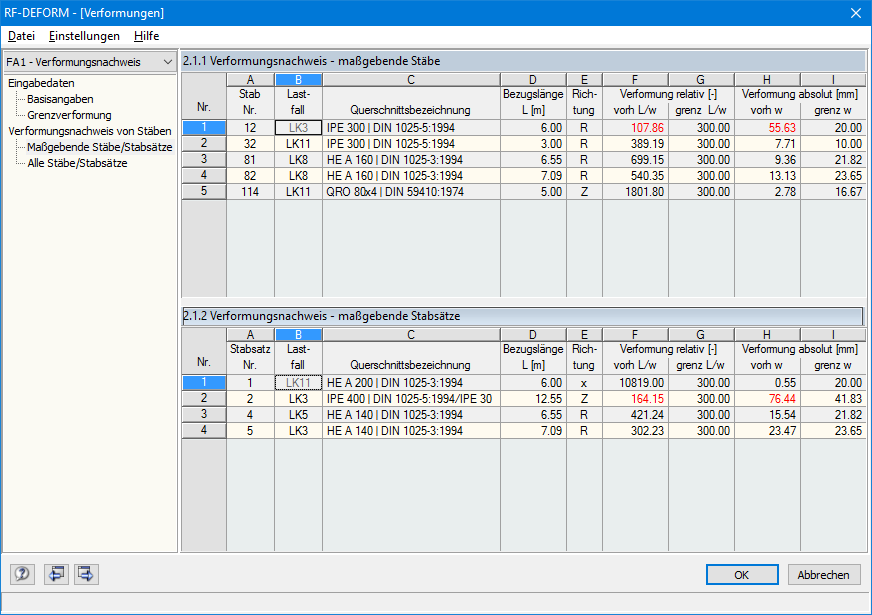

RF-/DEFORM ermittelt im Anschluss die relativen Verformungen der nachzuweisenden Stäbe und Stabsätze.

Die nachweisrelevanten Daten sind in zwei Masken einzugeben. Da RF-/DEFORM sehr übersichtlich und praxisgerecht konzipiert ist, erübrigt sich eine Einarbeitungsphase.

Zunächst werden die zu bemessenden Einwirkungen festgelegt. Anschließend können die Stäbe und Stabzüge manuell oder grafisch angegeben und die jeweils zulässigen Grenzverformungen zugewiesen werden.

Diese lassen sich auf die verschobenen Stabenden oder das unverformte System beziehen.

• Durchbiegungsnachweise für Stäbe und Stabzüge
• Grafische Auswahl der zu bemessenden Stäbe und Stabzüge
• Bezug der Grenzverformungen auf globale, lokale oder resultierende Stabrichtungen
• Bezug der Grenzverformungen auf Stab- und Stabzuglängen oder Vorgabe der absoluten Verformungswerte
• Verformungsnachweis für Extremwerte aus verschiedenen Einwirkungen
• Möglichkeit von unterschiedlichen Bemessungsfällen
• Von RFEM/RSTAB unabhängige freie Wahl der Einheiten für Längen und Verformungen
• Integration der Verformungsnachweise in das RFEM/RSTAB-Ausdruckprotokoll
