- Generierung von bis zu 9.999 Lastfällen aus den Positionen einer Wanderlast
- Parametrisierte Laststellungen für verschiedene Einzel- und Streckenlasten
- Zusammenfassung mehrerer Wanderlasten in einem Generierungsfall
- Möglichkeit, Lasten in bereits vorhandenen RFEM/RSTAB-Lastfällen zu ergänzen
- Generierung einer Ergebniskombination zur Ermittlung der ungünstigsten Laststellung
- Möglichkeit, Lastbilder für die Verwendung in anderen Strukturen zu speichern
RF-BEWEG/RSBEWEG | Leistungsmerkmale
Haben Sie irgendwelche Fragen?
Länge: 00:01:53 min
Länge: 00:08:16 min
Kundenprojekt
Länge: 00:00:00 min
Produkt-Feature
Länge: 00:00:22 min
Knowledge Base
Länge: 00:00:55 min
Länge: 00:55:36 min
Länge: 00:42:46 min
.png?mw=350&hash=6eaa339e57e511d092af43ce013e521254c93d0f)
Länge: 00:00:00 min
Der Einsatz von Vollwandträgern ist oft eine wirtschaftliche Entscheidung beim Bau mit großen Spannweiten. Vollwandträger aus Stahl mit I-Profil haben typischerweise einen hohen Steg, sodass die Schubtragfähigkeit sowie der Abstand zwischen den Flanschen möglichst groß ist, aber einen dünnen Steg, um das Eigengewicht zu verringern. Aufgrund des großen Höhe-Dicke-Verhältnisses (h/tw können Quersteifen erforderlich sein, um den schlanken Steg auszusteifen.
Die Berechnung komplexer Strukturen mittels Finite-Elemente-Software erfolgt in der Regel am Gesamtmodell. Der Bau solcher Bauwerke ist jedoch ein mehrstufiger Prozess, bei dem der Endzustand des Gebäudes durch die Kombination der einzelnen Bauteile erreicht wird. Um Fehler bei der Berechnung von Gesamtmodellen zu vermeiden, muss der Einfluss des Bauablaufs berücksichtigt werden. In RFEM 6 ist dies mit dem Add-On Analyse von Bauzuständen (CSA) möglich.
Standardmäßig werden die ermittelten Werte für die Ordinaten der Einflusslinie als Dezimalzahl mit maximal sechs Nachkommastellen ausgegeben. Für die Einflusslinien der Schnittgrößen ist dies meist ausreichend.
Die Lastart Vorspannung war in den Dlubal-Programmen bislang immer eine Anfangsvorspannung. Es wurde die definierte Lastgröße aufgebracht und je nach Steifigkeit des umliegenden Systems blieb die Vorspannung mehr oder minder als Normalkraft im Seil übrig.
RF-BEWEG/RSBEWEG besitzt keine Ergebnismasken: Die Kontrolle der erzeugten Lastfälle mit den enthaltenen Lasten erfolgt in RFEM/RSTAB. Die Bezeichnungen der einzelnen Wanderlaststellungen werden aus der jeweiligen Lastschrittnummer erzeugt.
Diese können in RFEM/RSTAB auch durch andere Lastfallbezeichnungen ersetzt werden. Alle Tabelleneingaben lassen sich nach MS Excel exportieren.
Die diversen Lastfälle lassen sich mit einem einzigen Mausklick erzeugen. Am Ende der Generierung werden die Nummern der erstellten Lastfälle und Ergebniskombinationen zur Information angezeigt.

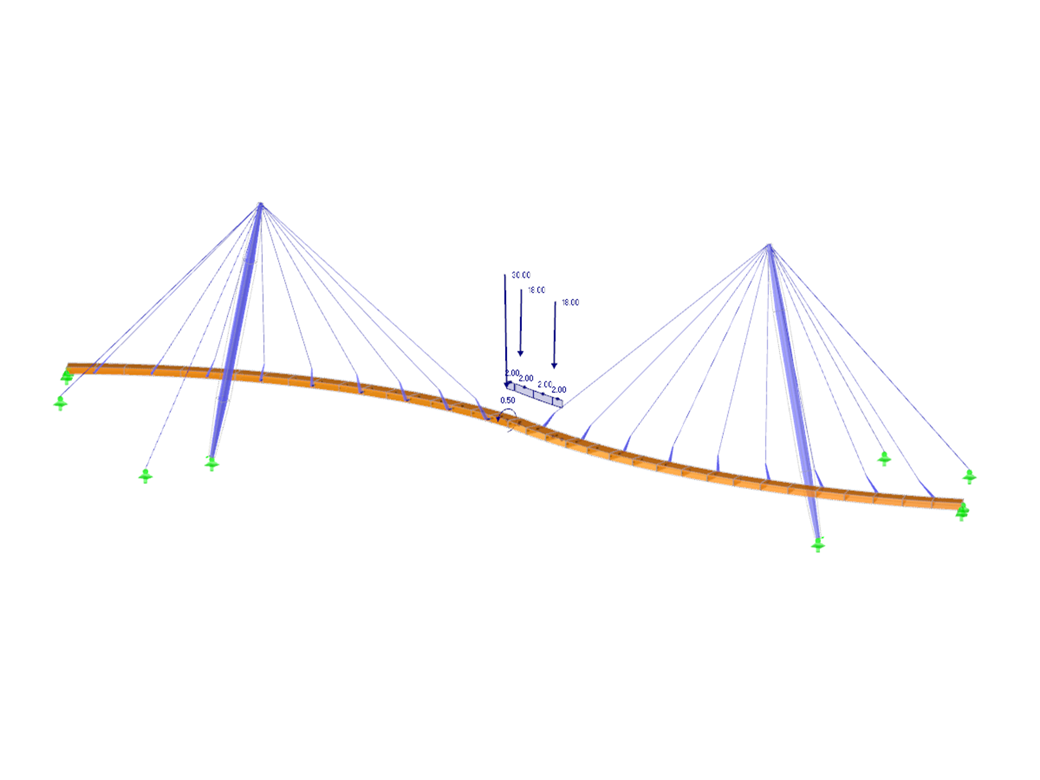

Die von der Last befahrenen Stabzüge werden grafisch im RFEM/RSTAB-Modell ausgewählt. Es bereitet kein Problem, einen Stabzug gleichzeitig mit verschiedenen Lasttypen zu belegen.
Über die Angabe der ersten Laststellung kann das Auffahren einer Last auf den Stabzug genau abgebildet werden. Ebenso lässt sich festlegen, ob eine mehrgliedrige Wanderlast über das Ende des Stabzuges hinaus fahren kann (Brücke) oder nicht (Kranbahn).
Die Schrittweite der einzelnen Laststellungen steuert die Anzahl der Lastfälle, die für RFEM/RSTAB erzeugt werden. Es lassen sich auch Lasten zu bereits existierenden RFEM/RSTAB-Lastfällen hinzufügen, sodass keine zusätzliche Überlagerung erforderlich ist. Als Lasttypen sind Einzel-, Linien-, Trapezlasten, Lastpaare und mehrere gleichartige Einzellasten möglich.
Diese lassen sich sowohl in lokale als auch globale Richtungen ansetzen. Der Lasteintrag kann auf die wahre Stablänge oder die Projektion in eine globale Richtung bezogen werden.
- Generierung von bis zu 9.999 Lastfällen aus den Positionen einer Wanderlast
- Parametrisierte Laststellungen für verschiedene Einzel- und Streckenlasten
- Zusammenfassung mehrerer Wanderlasten in einem Generierungsfall
- Möglichkeit, Lasten in bereits vorhandenen RFEM/RSTAB-Lastfällen zu ergänzen
- Generierung einer Ergebniskombination zur Ermittlung der ungünstigsten Laststellung
- Möglichkeit, Lastbilder für die Verwendung in anderen Strukturen zu speichern
