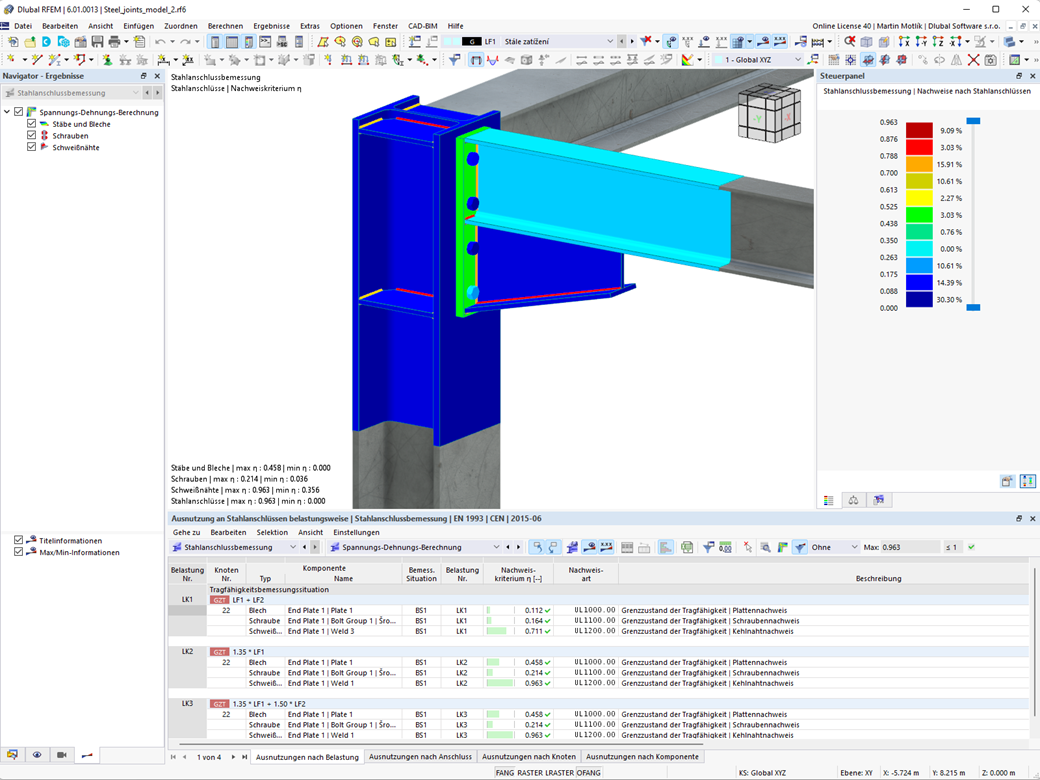

Sie arbeiten mit Stahlanschlüssen? Das RFEM-Add-On Stahlanschlüsse unterstützt Sie dabei, Stahlverbindungen mithilfe eines FE-Modells zu analysieren. Dabei läuft die Modellbildung vollständig automatisiert im Hintergrund. Trotzdem können Sie diesen Prozess über die einfache und gewohnte Eingabe von Komponenten steuern. Die am FE-Modell ermittelten Beanspruchungen nutzen Sie anschließend für die Nachweise der Komponenten nach EN 1993-1-8 (inkl. Nationale Anhänge).
Mehr über Stahlanschlüsse.png?mw=1024&hash=a0eeae9062cdccfc0108701ca1c0d82366f72eea)
Haben Sie irgendwelche Fragen?
Produkt-Feature
Länge: 00:01:12 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:54:33 min
Länge: 00:47:50 min
Länge: 00:00:48 min
In diesem Artikel wird für Sie der Überlappungsstoß einer ZL-Pfette an einem Pultdach modelliert, mittels des Add-Ons Stahlanschlüsse bemessen und mit der Traglasttabelle eines Herstellers verglichen.
Der Vorteil des RFEM 6 Add-Ons Stahlanschlüsse besteht darin, dass man Stahlverbindungen mit Hilfe eines FE-Modells untersuchen kann, dessen Modellierung vollautomatisch im Hintergrund abläuft. Die Eingabe der Stahlverbindungskomponenten, die die Modellierung steuert, kann über eine manuelle Definition der Komponenten oder mithilfe der in der Bibliothek verfügbaren Vorlagen erfolgen. Letzteres wurde bereits in einem früheren Fachbeitrag mit dem Titel "Definition von Stahlanschlusskomponenten mithilfe der Bibliothek" behandelt. Die Definition von Parametern für die Bemessung von Stahlanschlüssen ist das Thema des Fachbeitrags "Bemessung von Stahlanschlüssen in RFEM 6".
Stahlverbindungen werden in RFEM 6 als eine Anordnung von Komponenten definiert. Im neuen Add-On Stahlanschlüsse stehen für die Eingabe komplexer Verbindungen universell einsetzbare Basiskomponenten (Bleche, Schweißnähte, Hilfsebenen) zur Verfügung. Die Methoden, mit denen Verbindungen definiert werden können, sind in zwei früheren Knowledge Base-Beiträgen thematisiert: “Ein neuartiger Ansatz zur Bemessung von Stahlanschlüssen in RFEM 6" und “Definition von Stahlanschlusskomponenten mithilfe der Bibliothek".
Mit dem Add-On Stahlanschlüsse in RFEM 6 lassen sich Stahlverbindungen anhand eines FE-Modells erstellen und bemessen. Sie können die Modellierung der Verbindungen über eine einfache und komfortable Eingabe von Komponenten steuern. Stahlanschlusskomponenten können manuell oder mithilfe der verfügbaren Vorlagen in der Bibliothek definiert werden. Die erstgenannte Methode wurde in einem früheren Fachbeitrag mit dem Titel "Ein neuartiger Ansatz zur Bemessung von Stahlanschlüssen in RFEM 6" behandelt. Der vorliegende Beitrag wird sich auf die letztere Methode konzentrieren, d.h. es wird gezeigt, wie Sie mit Hilfe der in der Bibliothek verfügbaren Vorlagen Stahlanschlusskomponenten definieren können.
.png?mw=350&hash=0a3720526c930107f2e35456fbd8a5955b5d317a)
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Mit der Komponente "Rippe" können Sie sehr schnell eine beliebige Anzahl an Längsrippen an einem Stabblech definieren. Durch die Vorgabe eines Referenzobjektes lassen sich daran automatisch Schweißnähte vorgeben.
Die Komponente "Rippe" lässt sich auch an kreisförmigen Hohlprofilen anordnen. Dafür wird zusätzlich die Vorgabe der Winkel zwischen den Rippen benötigt.
Mit nur wenigen Mausklicks lassen sich Kopfplatten in Stahlanschlüssen einfügen. Für die Eingabe stehen Ihnen dazu die bekannten Definitionstypen 'Versätze' oder 'Abmessungen und Lage' zur Verfügung. Durch die Vorgabe eines Referenzstabes und der Schnittebene kann damit auch auf die Komponente Stabschnitt verzichtet werden.
Mit dieser Komponente können Sie zum Beispiel ganz einfach Kopfplatten an Stützenenden modellieren.
Mit der Komponente "Blechschnitt" können Sie Bleche (z. B. Knotenbleche, Fahnenbleche usw.) schneiden. Dafür stehen verschiedene Schnittmethoden zur Verfügung:
- Ebene: Der Schnitt wird an der nächstgelegenen Fläche der Referenzplatte geführt.
- Fläche: Es werden nur die sich überschneidenden Teile von Platten abgeschnitten.
- Begrenzungsrahmen: Die äußerste Dimension aus Breite und Höhe wird als Rechteck aus dem Blech herausgeschnitten.
- Konvexe Hülle: Die äußere Hülle des Querschnittes wird für das Schneiden des Bleches verwendet. Befinden sich dabei Ausrundungen an den Eckknoten des Profils, passt sich der Schnitt daran an.
Im Add-On Stahlanschlüsse können Sie mit Hilfe der Komponente "Hilfsvolumen" präzise Schnitte an Platten und Bauteilen ausführen. Innerhalb dieser Komponente lassen sich die Formen Kasten, Zylinder oder ein beliebiger Querschnitt als Hilfsobjekt verwenden.
