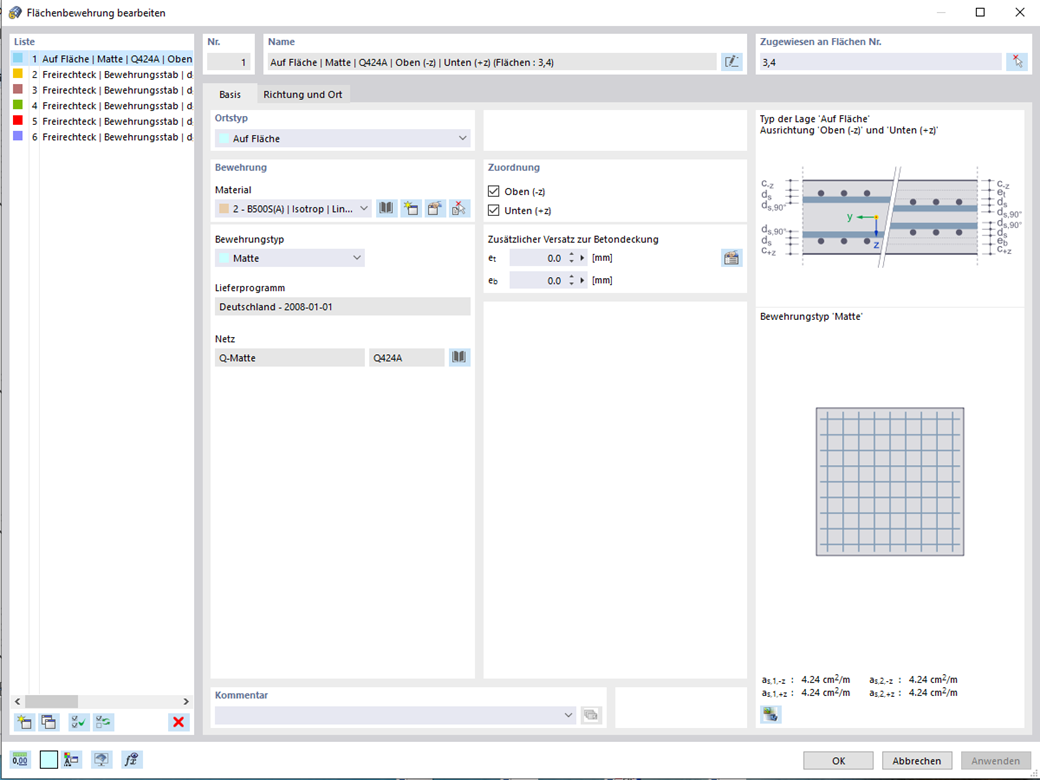

Die Flächenbewehrung geben Sie direkt auf der Ebene von RFEM ein. Dabei können Sie die definierten Flächenbewehrungen individuell selektieren. Auch die bekannten Bearbeitungsfunktionen Kopieren, Spiegeln oder Rotieren stehen Ihnen bei der Eingabe der Flächenbewehrung zur Verfügung.
Betonbemessung | Definition von Flächenbewehrung
