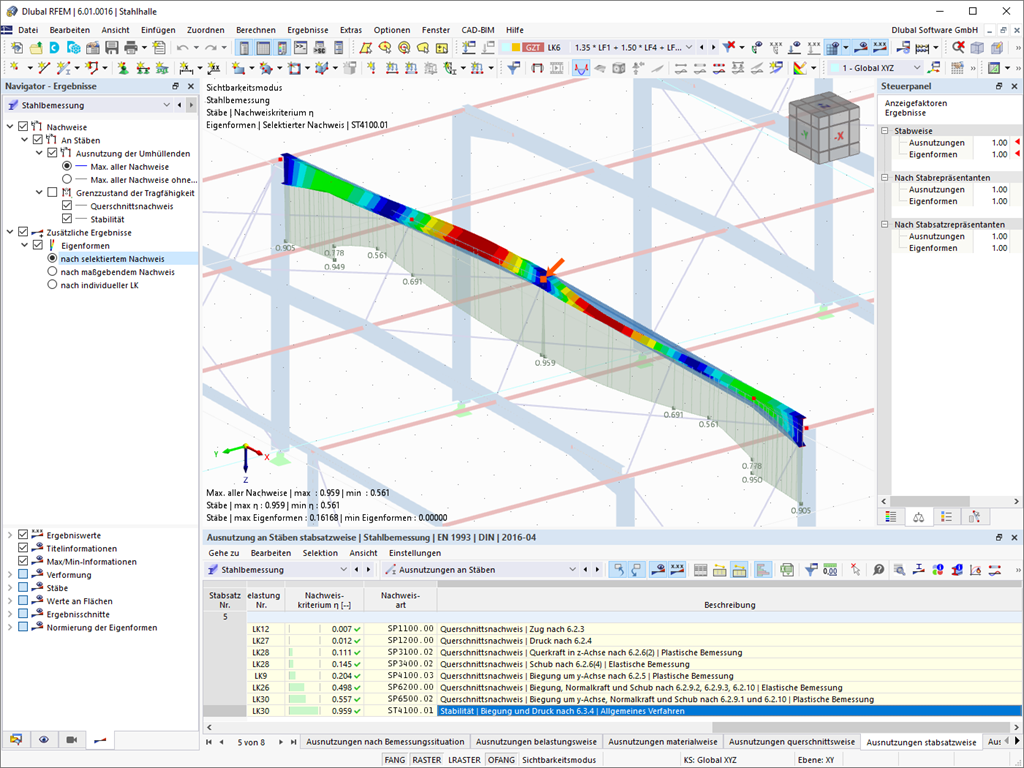

Haben Sie für die Bestimmung des kritischen Lastfaktors beim Stabilitätsnachweis den Add-On-internen Eigenwertlöser genutzt? Sehr gut, dann können Sie sich anschließend als Ergebnis die maßgebende Eigenform des zu bemessenden Objektes anzeigen lassen. Der Eigenwertlöser ist für den Biegedrillknicknachweis je nach verwendeter Bemessungsnorm verfügbar. Auch beim Allgemeinen Verfahren nach EN 1993-1-1, 6.3.4 können Sie den internen Eigenwertlöser nutzen.
Stahlbemessung | Grafische Darstellung der Eigenform für Biegedrillknicknachweise
Haben Sie irgendwelche Fragen?
Länge: 01:01:43 min
Länge: 00:00:55 min
Produkt-Feature
Länge: 00:00:35 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 00:02:35 min
Länge: 00:00:00 min
Produkt-Feature
Länge: 00:00:32 min
Produkt-Feature
Länge: 00:00:53 min
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von biegesteifen Rahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-22 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Das Add-On Stahlbemessung bietet in RFEM 6 jetzt die Möglichkeit, Erdbebennachweise nach AISC 341-16 und AISC 341-22 zu führen. Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen derzeit zur Verfügung.
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von Momentrahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-16 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Auch die Bemessung von Momentrahmen nach AISC 341-16 ist nun im Add-On Stahlbemessung von RFEM 6 möglich. Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen. In diesem Beitrag wird die erforderliche Festigkeit der Verbindung erläutert. Im Folgenden wird ein Beispiel für einen Vergleich der Ergebnisse zwischen RFEM und dem Handbuch zur Erdbebenbemessung nach AISC [2] vorgestellt.
- Berechnung von Durchbiegungen und Vergleich mit normativen oder manuell angepassten Grenzwerten
- Berücksichtigung von Überhöhungen bei der Berechnung der Durchbiegungen
- Unterschiedliche Grenzwerte je nach Typ der Bemessungssituation möglich
- Manuelle Anpassung von Bezugslängen und Segmentierung je nach Richtung
- Berechnung von Durchbiegungen bezogen auf das Ausgangssystem oder auf das verformte System
- Weitere Detailnachweise je nach gewählter Bemessungsnorm (z. B. Begrenzung des Stegblechatmens nach EN 1993-2)
- In RFEM/RSTAB integrierte grafische Ausgabe der Ergebnisse, z. B. Ausnutzung des Grenzwertes bzw. Verformung oder Durchhang
- Vollständige Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
In RFEM/RSTAB haben Sie die Möglichkeit, die Last- bzw. Ergebniskombinationen, welche für den Grenzzustand der Gebrauchstauglichkeit notwendig sind, zu erzeugen sowie anschließend zu berechnen. Diese Bemessungssituationen wählen Sie im Add-On Stahlbemessung für den Durchbiegungsnachweis aus. Dementsprechend werden die berechneten Verformungswerte je nach eingegebener Überhöhung und Bezugssystem an jeder Stelle des Stabes ermittelt. Letztendlich können Sie diese Verformungswerte den Grenzwerten gegenüberstellen.
Wussten Sie schon? Den einzuhaltenden Grenzwert für die Verformung können Sie für jedes Bauteil individuell in den Gebrauchstauglichkeitskonfigurationen einstellen. Als zulässiger Grenzwert definieren Sie die max. Verformung in Abhängigkeit von der Bezugslänge. Über die Festlegung von Bemessungsauflagern ist Ihnen eine Segmentierung der Bauteile möglich, sodass für jede Nachweisrichtung die zugehörige Bezugslänge automatisch ermittelt werden kann.
Anhand der Lage der zugeordneten Bemessungsauflager wird zudem automatisch die Unterscheidung zwischen Trägern und Kragträgern vorgenommen, sodass der Grenzwert passend dazu ermittelt wird.
Sie finden die Gebrauchstauglichkeitsnachweise in den Ergebnistabellen des Add-Ons Stahlbemessung. Die Nachweisergebnisse können Sie sich an jeder Stelle der bemessenen Stäbe mit allen Details ausgeben lassen. Zudem stehen Ihnen Grafiken mit den Ergebnisverläufen der Ausnutzungen zur Verfügung. So haben Sie einen guten Überblick.
Des Weiteren können Sie sämtliche Ergebnistabellen und -grafiken als Teil der Ergebnisse der Stahlbemessung in das globale Ausdrucksprotokoll von RFEM/RSTAB einbinden. Die Verformungsfiguren der Gesamtstruktur können Sie dadurch als Teil der RFEM-/RSTAB-Funktionalität, unabhängig vom Add-On, darstellen und dokumentieren.
- Manuelle Vorgabe der kritischen Bauteiltemperatur oder programmseitige Ermittlung der Bauteiltemperatur für gewünschte die Zeitdauer
- Auswahl verschiedener Brandkurven: Einheits-Temperaturzeitkurve, Außenbrandkurve, Hydrokarbonkurve
- Manuelle Anpassung der wesentlichen Beiwerte für die Ermittlung der Stahltemperatur möglich
- Berücksichtigung der Feuerverzinkung von Bauteilen bei der Stahltemperaturermittlung
- Ausgabe des Temperatur-Zeit-Diagramms für Gas- und Stahltemperatur
- Brandschutzverkleidung als Kontur oder Kastenverkleidung mit temperaturunabhängigen Materialien kann bei der Temperaturermittlung berücksichtigt werden
- Bemessung von Stäben aus Kohlenstoffstahl oder nichtrostendem Stahl
- Querschnittsnachweise und Stabilitätsnachweise (Ersatzstabverfahren) nach EN 1993-1-2, Abschnitt 4.2.3
- Nachweise von Querschnitten der Klasse 4 nach EN 1993-1-2, Anhang E
