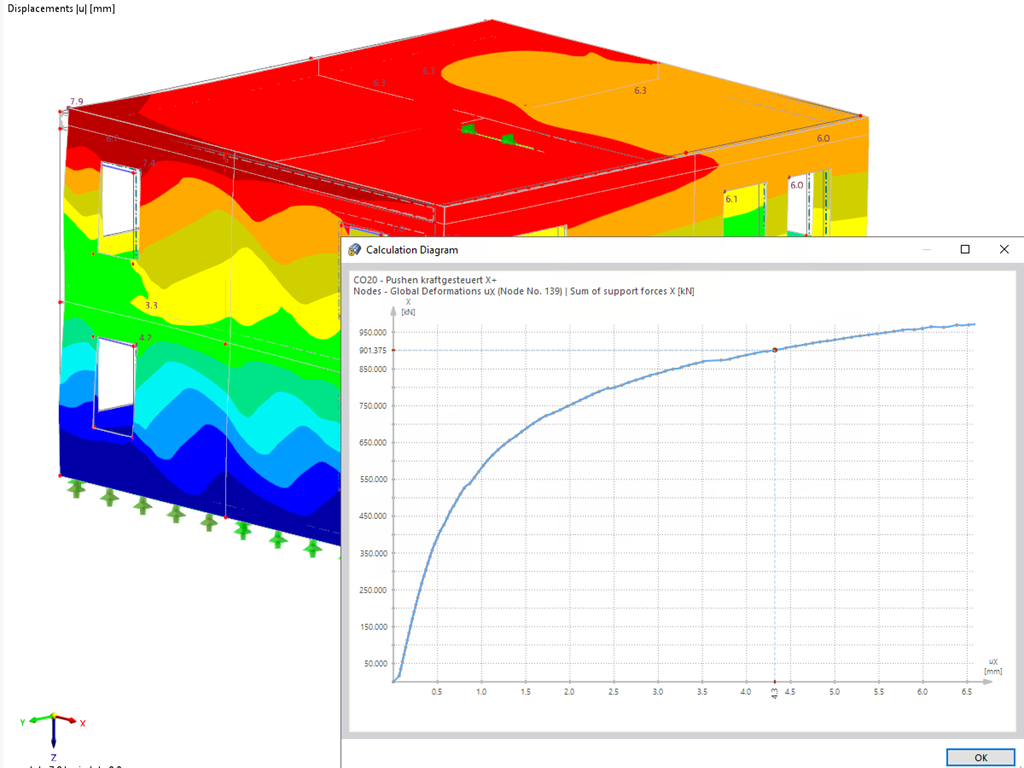

Die Berechnung des Mauerwerks erfolgt unter Einhaltung des nichtlinear-plastischen Materialgesetzes. Wenn die Belastung in einem Punkt höher liegt als die mögliche aufzunehmende Last, erfolgt innerhalb des Systems eine Umlagerung. Dies dient dem einfachen Zweck, das Kräftegleichgewicht wiederherzustellen. Mit einem erfolgreichen Berechnungsende haben Sie den Nachweis der Standsicherheit erbracht.
Mauerwerksbemessung | Berechnung
.png?mw=1024&hash=ed3f88411e1a0f1bbba2ee3acdcec9c3dfe205c0)
Haben Sie irgendwelche Fragen?
Länge: 01:01:43 min
Länge: 00:00:55 min
Produkt-Feature
Länge: 00:00:35 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 00:02:35 min
Länge: 00:00:00 min
Produkt-Feature
Länge: 00:00:32 min
Produkt-Feature
Länge: 00:00:53 min
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von biegesteifen Rahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-22 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Das Add-On Stahlbemessung bietet in RFEM 6 jetzt die Möglichkeit, Erdbebennachweise nach AISC 341-16 und AISC 341-22 zu führen. Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen derzeit zur Verfügung.
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von Momentrahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-16 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Auch die Bemessung von Momentrahmen nach AISC 341-16 ist nun im Add-On Stahlbemessung von RFEM 6 möglich. Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen. In diesem Beitrag wird die erforderliche Festigkeit der Verbindung erläutert. Im Folgenden wird ein Beispiel für einen Vergleich der Ergebnisse zwischen RFEM und dem Handbuch zur Erdbebenbemessung nach AISC [2] vorgestellt.
.png?mw=350&hash=44a1dd49ddf26061e6a9036a25a82705fa12b9a1)
.png?mw=512&hash=7193b10f53ed10727f51caee9a094b21a1e153cd)
Wussten Sie schon? Um Mauerwerk berechnen zu können, wurde in RFEM ein nichtlineares Materialmodell implementiert. Dieses wurde nach dem Ansatz von Lourenco gewählt, einer zusammengesetzten Fließfläche nach Rankine und Hill. Dieses Modell ermöglicht es Ihnen, das Tragverhalten von Mauerwerk, die unterschiedlichen Bruchmechanismen, zu beschreiben und abzubilden.
Die Grenzparameter wurden dabei so gewählt, dass die verwendeten Bemessungskurven einer normativen Bemessungskurve entsprechen.
.png?mw=512&hash=948dae1104cc4b8df65264997070c9a659e9514d)
Dank RFEM können Sie die speziellen Eigenschaften der Verbindung zwischen Stahlbetondecke und Mauerwerkswand über ein spezielles Liniengelenk abbilden. Dieses begrenzt die übertragbaren Kräfte der Verbindung in Abhängigkeit der vorgegebenen Geometrie. Sie ahnen es vermutlich schon: Dadurch kann keine Überlastung des Materials erfolgen.
Das Programm entwickelt für Sie Interaktionsdiagramme, die automatisch angewendet werden. Diese bilden die verschiedenen geometrischen Situationen ab und Sie können daraus korrekte Steifigkeit ermitteln.
.png?mw=512&hash=df78675b412ea64bed1ec033504b35992e4d5d02)
Die Berechnung des Mauerwerks erfolgt unter Einhaltung des nichtlinear-plastischen Materialgesetzes. Wenn die Belastung in einem Punkt höher liegt als die mögliche aufzunehmende Last, erfolgt innerhalb des Systems eine Umlagerung. Dies dient dem einfachen Zweck, das Kräftegleichgewicht wiederherzustellen. Mit einem erfolgreichen Berechnungsende haben Sie den Nachweis der Standsicherheit erbracht.
