6. Juni 2023

Querdruck-Verstärkungselemente für Bemessungsauflager

Wussten Sie schon? In den Bemessungsauflagern können Sie für den Nachweis "Druck rechtwinklig zur Faser" Vollgewindeschrauben als Querdruck-Verstärkungselemente definieren. Dabei werden die Schrauben auf Hineindrücken und Knicken nachgewiesen.

Zusätzlich erfolgt der Nachweis der Querdrucktragfähigkeit in der Ebene der Schraubenspitze. Den Lastausbreitungswinkel können Sie linear unter 45° oder nichtlinear (nach Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005) berücksichtigen.

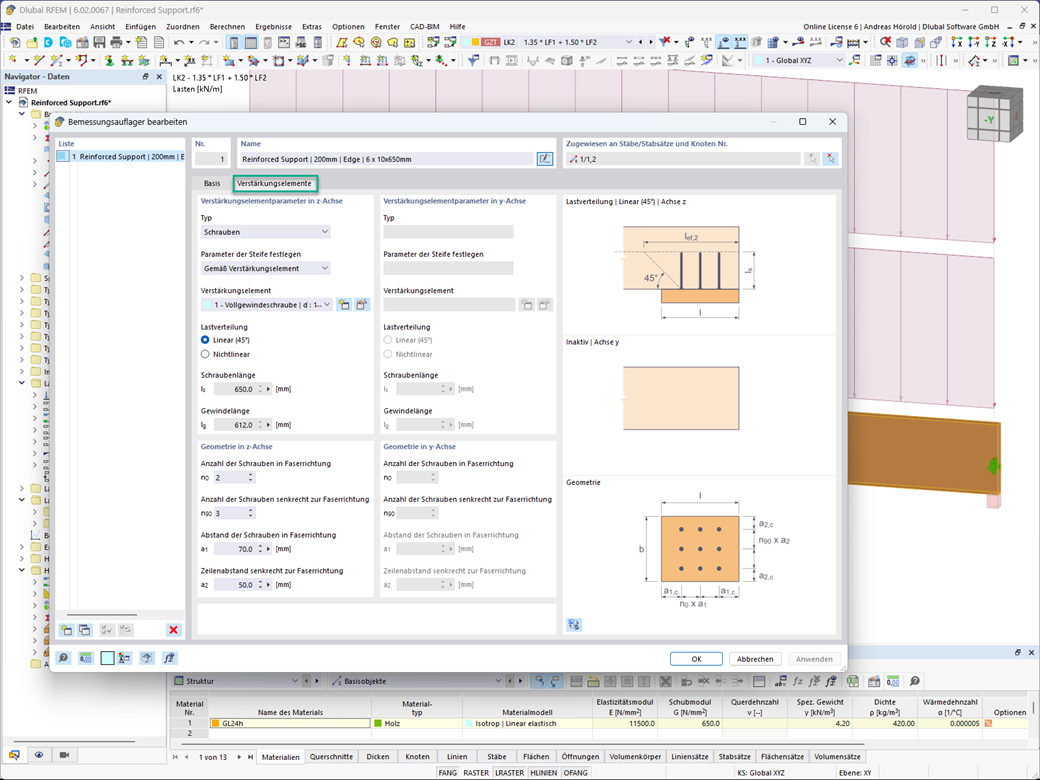

Verstärkungselemente für Bemessungsauflager
