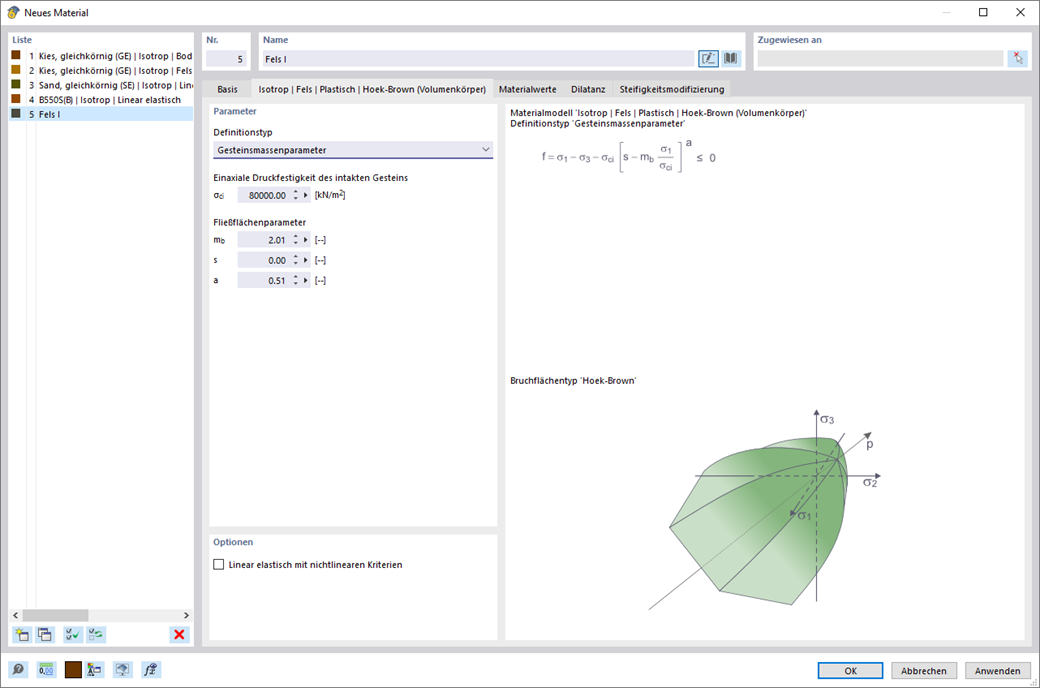

Materialmodell "Hoek-Brown" für geotechnische Analysen

Da die realitätsnahe Ermittlung der Baugrundverhältnisse die Qualität der Gebäudestatik maßgeblich beeinflusst, ist für die Ermittlung des zu untersuchenden Bodenkörpers in RFEM 6 das Add-On Geotechnische Analyse verfügbar.

Wie die Daten aus Feldversuchen im Add-On bereitgestellt und die Eigenschaften aus Bodenproben zur Ermittlung der betreffenden Bodenmassive genutzt werden können, wurde im Knowledge Base-Beitrag „Bodenkörper aus Bodenproben erzeugen in RFEM 6“ vorgestellt. In diesem Beitrag wird hingegen das Verfahren zur Berechnung von Setzungen und Bodenpressungen für ein Stahlbetongebäude diskutiert.

Die Qualität der statischen Berechnung von Gebäuden wird wesentlich verbessert, wenn die Baugrundverhältnisse möglichst realitätsnah berücksichtigt werden. In RFEM 6 ist es möglich, mit Hilfe des Add-Ons Geotechnische Analyse den zu untersuchenden Bodenkörper realitätsnah zu bestimmen. Dieses Add-On kann wie in Bild 01 gezeigt in den Basisdaten des Modells aktiviert werden.

In diesem Artikel erfahren Sie, wie Sie in RFEM 6 bzw. RSTAB 9 Seiltragwerke modellieren und bemessen können.

Sie sind bereit für die Auswertung? Dafür stehen Ihnen Berechnungsdiagramme zur Verfügung, die den Verlauf eines bestimmten Ergebnisses während einer Berechnung darstellen.

Die Belegung der vertikalen und horizontalen Achse des Berechnungsdiagramms können Sie frei definieren. Dadurch ist es Ihnen möglich, beispielsweise den Verlauf der Setzung eines bestimmten Knotens abhängig von der Belastung zu betrachten.

Die Dokumentation Ihrer Daten erfolgt stets in einem mehrsprachig konzipierten Ausdruckprotokoll. Sie können den Inhalt jederzeit anpassen und ihn als Vorlage ablegen. Auch Grafiken, Texte, MathML-Formeln und PDF-Dokumente benötigen lediglich einige Klicks von Ihrer Seite, um in das Protokoll eingefügt zu werden.

Sie wollen das Verhalten des Bodenvolumens abbilden und analysieren? Um das zu gewährleisten, wurden in RFEM spezifische geeignete Materialmodelle implementiert.
Das modifizierte Mohr-Coulomb-Modell mit linear-elastischer ideal-plastischer sowie ein nichtlinear elastisches Modell mit ödometrischer Spannungs-Dehnungs-Beziehung stehen Ihnen dafür zur Verfügung. Dabei ist das Grenzkriterium, welches den Übergang des elastischen Bereiches in den des plastischen Fließens beschreibt, bereits nach Mohr-Coulomb definiert.
