Właściwości projektowe - beton

W zakładce Właściwości wymiarowania betonu można określić kierunki zbrojenia podłużnego, które zostaną użyte do obliczeń w kierunku głównym i drugorzędnym.

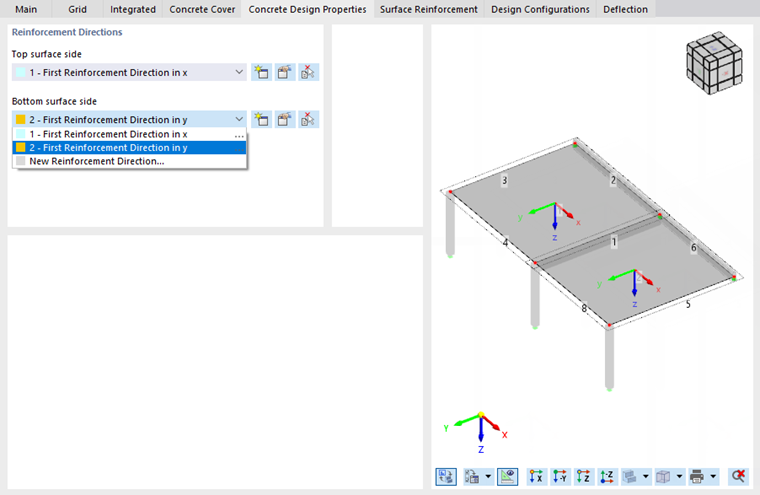

01 Zdefiniuj kierunki zbrojenia

Kierunki zbrojenia

Do wymiarowania powierzchni wymagane są informacje dotyczące przebiegu zbrojenia φ₁ ("zbrojenie główne") i φ₂ ("zbrojenie poprzeczne"). Dla 'górnej strony powierzchni' i ' dolnej strony powierzchni ' wstępnie zdefiniowany jest pierwszy ze zdefiniowanych kierunków zbrojenia. Jeżeli zdefiniowano inne typy kierunków, można wybrać z listy odpowiednią pozycję.

Za pomocą przycisku można utworzyć nowy (lub dalszy) typ. Przycisk umożliwia edycję wybranego na liście kierunku zbrojenia. Za pomocą przycisku można graficznie przejąć typ z innej powierzchni.

Okno graficzne

W obszarze graficznym po prawej stronie za pomocą przycisku można wyświetlić podgląd modelu. Wyświetlane są tam również osie powierzchni, dzięki czemu możliwe jest odpowiednie przypisanie kierunków zbrojenia.
