Vlastnosti posouzení betonu

V záložce Vlastnosti pro posouzení betonu lze zadat směry podélné výztuže, které se mají použít pro posouzení v hlavním a vedlejším směru.

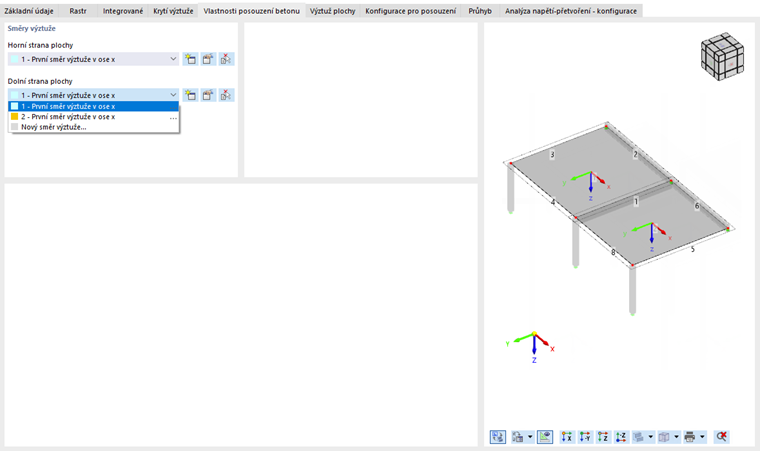

01 Zadání směrů výztuže

Směry výztuže

Pro posouzení oblasti program potřebuje informaci o tom, jak probíhá směr výztuže φ₁ („hlavní výztuž“) a φ₂ („příčná výztuž“). Pro 'horní stranu plochy' a ' spodní stranu plochy ' je přednastaven první ze zadaných směrů výztuže . Pokud jsme definovali jiné typy směrů, můžeme vybrat příslušnou položku ze seznamu.

Tlačítkem lze vytvořit nový (nebo další) typ. Tlačítkem lze upravit typ směru výztuže vybraný v seznamu. Pomocí tlačítka můžeme graficky převzít typ z jiné plochy.

Grafika

V grafické ploše vpravo lze tlačítkem zobrazit náhled modelu. Zobrazují se zde také osy ploch, takže je možné vhodně přiřadit směry výztuže.
