Wyniki przekrojowe w przekroju przedstawiają wyniki w punktach naprężeń przekroju. Aby wywołać to przedstawienie, kliknij przycisk
. Jest on dostępny w tabelach wyników w kategorii 'Projektowanie stali' dla obiektów prętów, ale nie dla powierzchni.

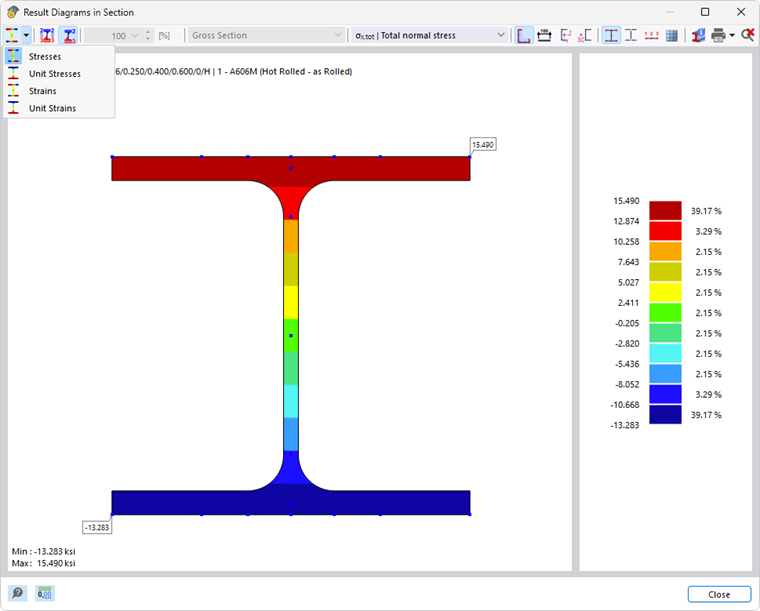

Pojawi się okno 'Wyniki przekrojowe w przekroju'. Grafika pokazuje stan naprężenia, który występuje dla wyniku bieżącego wiersza tabeli.
Grafikę można sterować jak zwykle myszką, na przykład zoomem. Funkcje są opisane w rozdziale Sterowanie grafiką podręcznika RFEM.
Przedstawienie wyników można również dopasować za pomocą przycisków na pasku narzędzi. Mają one przypisane następujące funkcje:
| Przycisk | Funkcja |
|---|---|
|
Przycisk listy z możliwością wyboru Rodzajów wyników |
|
Ukrywa i odkrywa wartości w punktach naprężeń |
|
Pokazuje tylko skrajne wartości dodatnich i ujemnych wyników |
|
Umożliwia skalowanie wyników w przekroju za pomocą czynnika [%] |
|
Ukrywa i odkrywa kontur przekroju |
|
Ukrywa i odkrywa wymiary |
|
Ukrywa i odkrywa układ osi |
|
Ukrywa i odkrywa środek ścinania |
|
Ukrywa i odkrywa punkty naprężeń |
|
Ukrywa i odkrywa części c/t (pola pojedyncze) |
|
Ukrywa i odkrywa numerację punktów naprężeń |
|
Ukrywa i odkrywa siatkę MES |
|
Otwiera okno 'Informacje o przekroju' |
|
Umożliwia wydruk bieżącego przedstawienia |
|

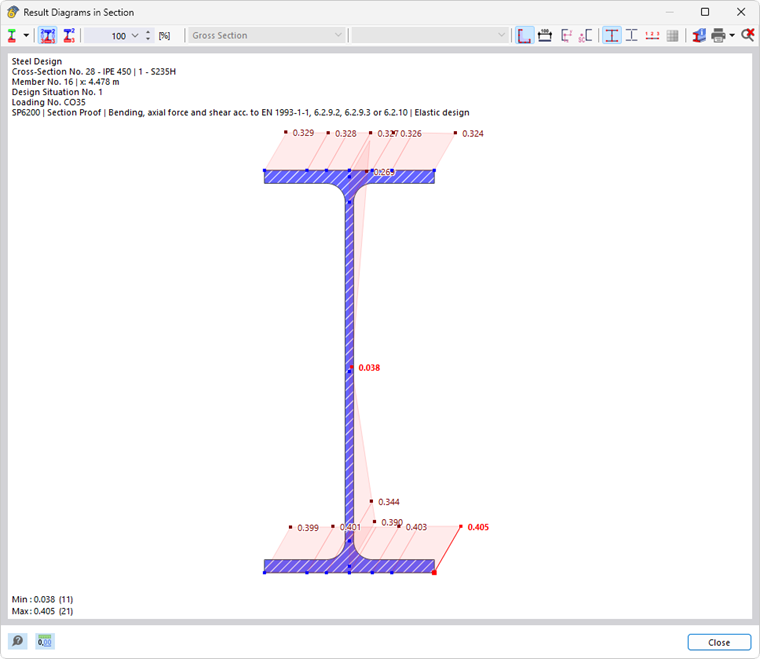

Przedstawia ogólny wygląd wyników przekrojowych |
Rodzaje wyników

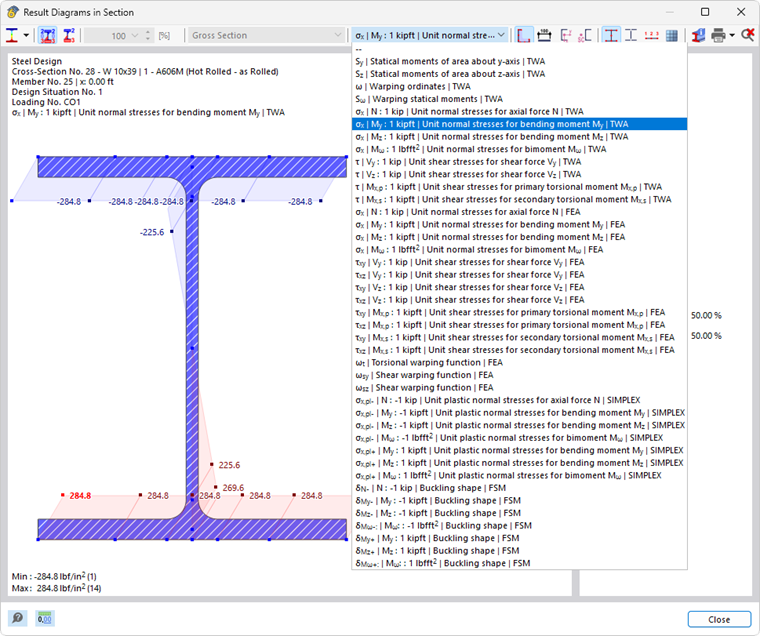

Za pomocą przycisku listy
można wybrać, jakie wyniki mają być przedstawione na przekroju. W zależności od dowodu dostępne są następujące możliwości:
- Wykres wykorzystania
- Naprężenia
- Naprężenia jednostkowe
- Odkształcenia
- Odkształcenia jednostkowe
W zależności od dostępnego obciążenia można wyświetlić różne wyniki na przekroju. W tym celu skorzystaj z możliwości wyboru na pasku menu.
Określenie TWA odnosi się do wyniku z obliczenia przekroju cienkościennego, a FEM do obliczenia metodą elementów skończonych. Do dowodu stosuje się metodę ustaloną dla danego przekroju (patrz rozdział Przekroje).
Dodatek FSM dla figur gięciowych odnosi się do wyników na podstawie metody linii skończonych (zobacz artykuł fachowy Analiza nośności proporcjonalnej metodą linii skończonych).
Wyniki obliczeń metodą elementów skończonych zawsze są przedstawione jako przejścia kolorów bezpośrednio na przekroju. Natomiast wyniki analizy cienkościennej oraz wykorzystanie przedstawiane są jako przejścia w punktach naprężeń.
Rozkład naprężeń sprężystych
Podczas wyświetlania naprężeń dla występujących w danym dowodzie wielkości cięć należy pamiętać, że naprężenia są zawsze obliczane ze sprężystym rozkładem. W przypadku dowodu przekroju plastycznego wyświetlane naprężenia stanowią jedynie dodatkową informację i nie są stosowane do dowodu. Nie można obecnie obliczyć plastycznego rozkładu naprężeń w przekroju.
Naprężenia w efektywnym przekroju
Jeśli dla wybranego dowodu obliczenia naprężeń są wykonywane w efektywnym przekroju (na przykład dla klasy przekroju 4 według Eurokodu 3), to w liście wyboru można odróżnić między wyświetlaniem naprężeń w efektywnym przekroju a w przekroju brutto.
Wydruk grafiki
Za pomocą możliwości przycisku listy
można bezpośrednio wydrukować bieżącą grafikę, zapisać ją jako PDF lub przekazać do protokołu wydruku. Szczegóły do wyświetlania można również ustawić w podglądzie wydruku.
