Výsledky po plochách

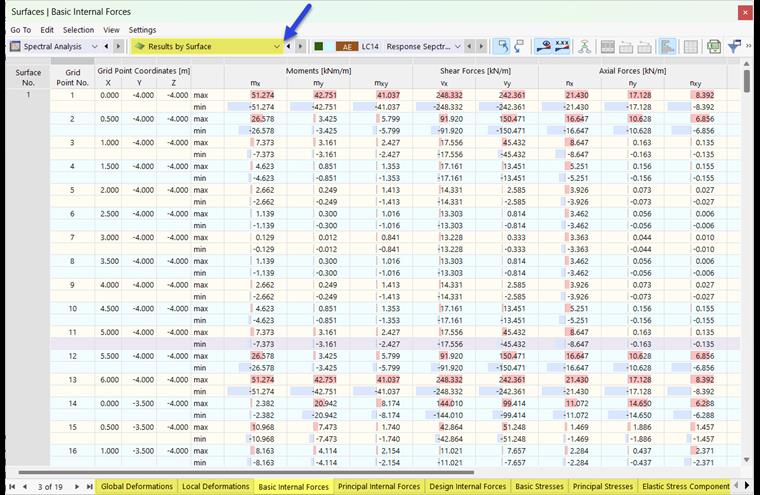

V tabulce výsledků v kategorii Výsledky po plochách (viz obrázek Podkategorie pro výsledky spektrální analýzy ), jsou uvedeny numerické výsledky, které jsou k dispozici v bodech rastru jednotlivých plochy. Výsledky jsou seřazeny podle čísla ploch.

Deformace

Deformace ploch se zobrazí ve vztahu ke globálním osám i lokálním osám plochy. Grafické zobrazení lze nastavit v navigátoru kategorií 'Globální deformace' a 'Plochy' → 'Lokální deformace' (viz obrázek Výsledky spektrální analýzy ). V tabulce jsou uvedeny příslušné výsledky v záložkách 'Globální deformace' a 'Lokální deformace'.

Informace

Typy výsledků pro deformace ploch jsou popsány v kapitole Deformace Manuál programu RFEM.

vnitřní síly

Vnitřní síly na plochách jsou rozděleny do tří kategorií:

  • Základní vnitřní síly: vnitřní síly ve směru os plochy
  • Hlavní vnitřní síly: vnitřní síly ve směru hlavních os
  • Návrhové vnitřní síly: vnitřní síly podle DIN V ENV 1992-1-1, [1], přílohy 2, A 2.8 a A 2.9

Typ výsledků pro grafické zobrazení zadáme v navigátoru kategorie 'Plochy' → 'Vnitřní síly'. Vnitřní síly na plochách jsou uvedeny v záložkách 'Základní vnitřní síly', 'Hlavní vnitřní síly' a 'Návrhové vnitřní síly'.

Informace

Typy výsledků pro vnitřní síly na plochách jsou popsány v kapitole Vnitřní síly manuálu k programu RFEM.

Napětí

Plošná napětí se dělí do čtyř kategorií:

  • Základní napětí: napětí ve směru os plochy
  • Hlavní napětí: napětí ve směru hlavních os
  • Složky pružného napětí: Složky napětí od ohybových momentů a membránových sil
  • Srovnávací napětí: Kombinace základních napětí podle von Misese, Trescy, Rankina nebo Bacha

Typ výsledků pro grafické zobrazení zadáme v navigátoru kategorie 'Plochy' → 'Napětí'. V tabulce jsou napětí na plochách uvedena v záložkách 'Základní napětí', 'Hlavní napětí', 'Složka pružného napětí' a 'Srovnávací napětí'.

Informace

Typy výsledků pro napětí na plochách jsou popsány v kapitole Napětí Manuál programu RFEM.

poměrná přetvoření

Přetvoření ploch se dělí do čtyř kategorií:

  • Základní celková přetvoření: přetvoření ve směru os plochy
  • Hlavní celková přetvoření: přetvoření ve směru hlavních os
  • Maximální celková přetvoření: extrémní hodnoty přetvoření
  • Srovnávací celková přetvoření: Kombinace základních celkových přetvoření podle von Misese, Trescy, Rankina nebo Bacha

Typ výsledků pro grafické zobrazení zadáme v navigátoru kategorie 'Plochy' → 'Přetvoření'. V tabulce jsou uvedena přetvoření ploch v záložkách 'Základní celková přetvoření', 'Hlavní celková přetvoření', 'Maximální celková přetvoření' a 'Srovnávací celková přetvoření' $}.

Informace

Typy výsledků pro přetvoření ploch jsou popsány v kapitole Přetvoření Manuál programu RFEM.

Typ kontaktního

Pro plochy s plošnou podporou lze použít {$ Zobrazit kontaktní napětí'.

Informace

Typy výsledků pro pružné podloží ploch jsou popsány v kapitole Kontaktní napětí manuálu k programu RFEM.


Reference
  1. DIN V ENV 1992-1-1: Navrhování betonových konstrukcí - Část 1: Základy a pravidla použití pro pozemní stavby. Nakladatelství Beuth GmbH
