terén

Záložka Terén má význam pro numerickou simulaci proudění větru pomocí RWIND. Můžete zde zadat topologii okolí stavby.

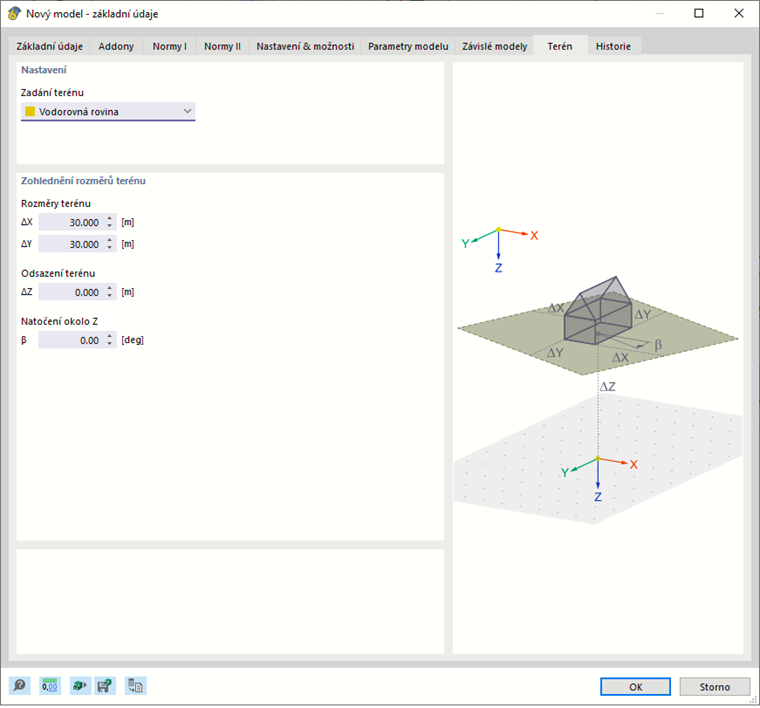

Dialog 'Nový model - základní údaje', záložka 'Terén'

Nastavení

V seznamu 'Zadání terénu' jsou k dispozici následující možnosti:

• --: Žádné zadání terénu (výchozí nastavení)
• Vodorovná rovina: zadání okolního prostředí jako rovinného obdélníku
• Rovina se sklonem: zadání prostředí jako rovinného obdélníku v nakloněné poloze
• Tabulka: zadání terénu v tabulce pomocí souřadnic v samostatné záložce (viz obrázek Tabulka')

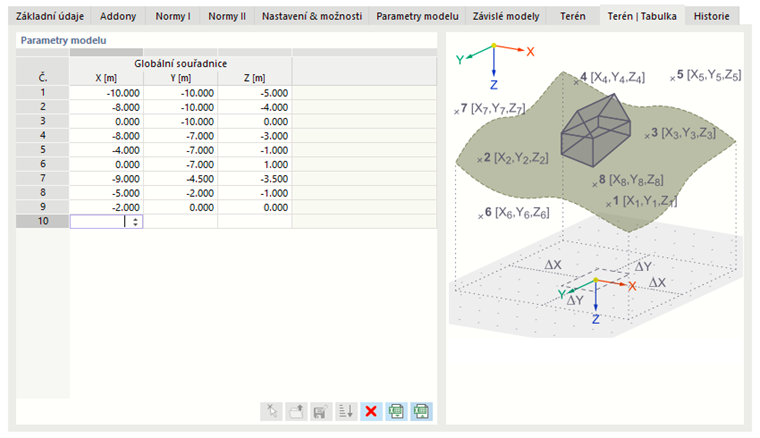

Záložka 'Terén | Tabulka'

Zohlednění rozměrů terénu

Zadejte 'rozměry terénu' obdélníkové oblasti. Hodnoty ΔX a ΔY se vztahují k počátku modelu. Použijí se vždy ve směru kladné a záporné osy (viz obrázek v dialogu).

U vodorovné roviny terénu lze zadat 'Odsazení', například u mostu pro zadání svislé vzdálenosti od počátku modelu. Navíc lze zadat 'Natočení okolo Z ' pro natočení obdélníku terénu.
