Teren

Rejestr Teren jest istotny dla numerycznej symulacji przepływów wiatru za pomocą RWIND. Można tutaj zdefiniować topologię otoczenia budynku.

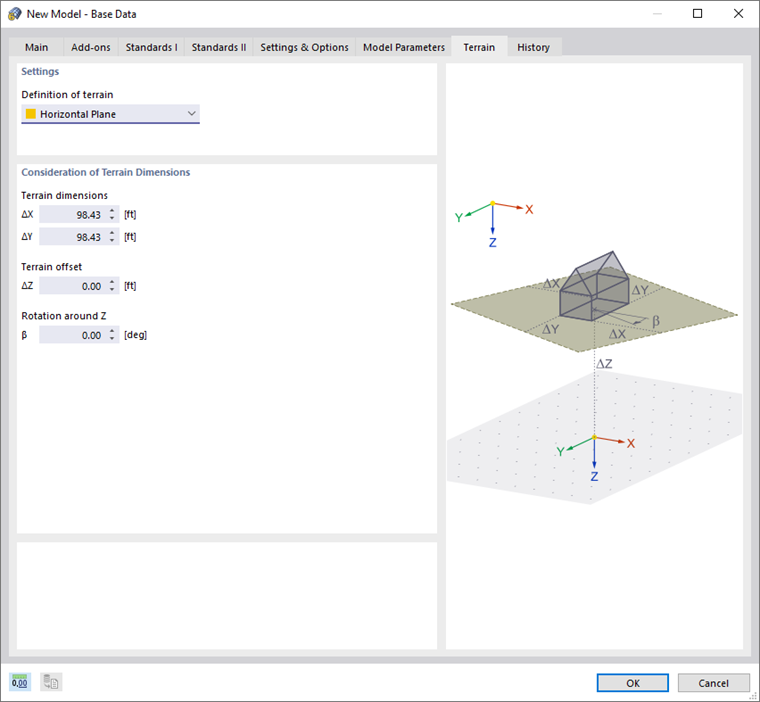

Zakładka 'Teren' w oknie dialogowym 'Nowy model - dane podstawowe'

Ustawienia

W liście do 'Definicji terenu' dostępne są następujące opcje do wyboru:

• --: Bez definicji terenu (ustawienie domyślne)
• Równina pozioma: Definicja otoczenia jako płaskiego prostokąta
• Równia pochyła: Definicja otoczenia jako płaskiego prostokąta w położeniu nachylonym
• Tabela: Tabelaryczna definicja terenu za pomocą współrzędnych w osobnym rejestrze (zobacz obraz Rejestr 'Teren | Tabela')

@image025407#

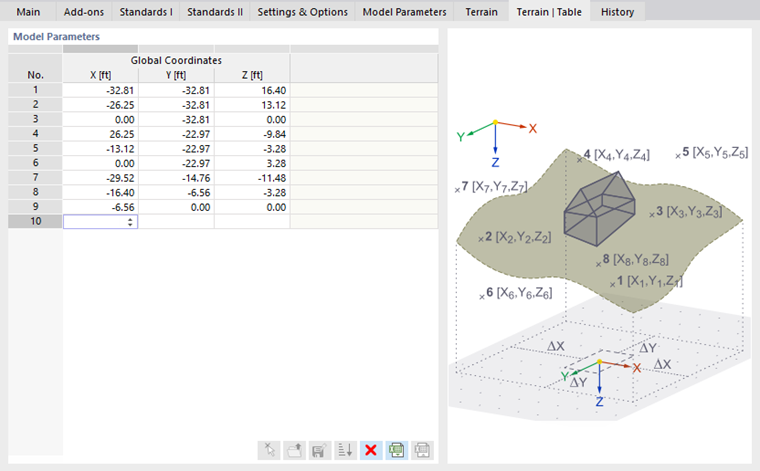

' Teren | Tabela ' Tab

Uwzględnienie wymiarów terenu

Podaj 'Wymiary terenu' prostokątnego obszaru. Wartości ΔX i ΔY odnoszą się do początku modelu. Są ustawiane w pozytywnym i negatywnym kierunku osi (patrz grafika dialogu).

W przypadku poziomej płaszczyzny terenu można określić 'Przesunięcie', na przykład aby określić pionową odległość od początku modelu przy moście. Dodatkowo możliwa jest 'Rotacja wokół Z', dzięki której można obrócić prostokąt terenu.
