Krycí plech

Krycí deska je ocelová deska, která je umístěna na horním konci sloupu kolmo nebo šikmo k ose prutu a doplňuje tak průřez.

Nastavení komponent pro krycí plech

Vyztužení

První kategorie nastavení komponent spravuje informace o prutech a typu průřezu.

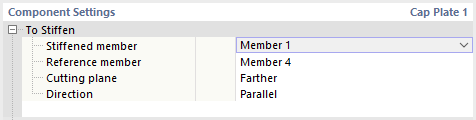

Přiřadit pruty a zadat typ řezu

Zadejte, který z prutů připojených k uzlu je relevantní pro krycí plech jako 'Vyztužený prut'. Obvykle se jedná o sloup. 'Referenční prut' je volitelný. To je ovšem užitečné, pokud je nosník připojen pod úhlem: Úhel sklonu se pak automaticky použije pro zkosení krycí desky.

Pokud zadáte referenční prut (např. vodorovný nosník), můžete vybrat 'rovinu řezu': Může být umístěn buď na vzdálenějším konci (v horní části hlavice sloupu), nebo na bližším konci spoje (na dolní pásnici nosníku). 'Směr' pak určuje, zda je krycí plech uspořádán rovnoběžně s pásnicí nosníku nebo kolmo ke sloupu. Tyto parametry jsou podrobně popsány v kapitole Member.

Plech

V této kategorii lze definovat vlastnosti plechu. Vyberte požadovaný materiál ze zadaných materiálů nebo ho zadejte pomocí tlačítka . Poté zadejte tloušťku krycího plechu.

Geometrii krycího plechu lze definovat pomocí 'Odsazení' nebo 'Rozměrů a polohy'. Vyberte příslušnou možnost ze seznamu.

odsazení

Zadejte odsazení krycího plechu

Základní velikost desky se stanoví z rozměrů průřezu připojeného prutu. Zadáním 'odsazení' ve všech čtyřech směrech lze stanovit, jak daleko přečnívá krycí plech za ohraničující rámeček průřezu. Výsledná šířka a výška jsou uvedeny v posledních řádcích; tyto hodnoty nelze měnit.

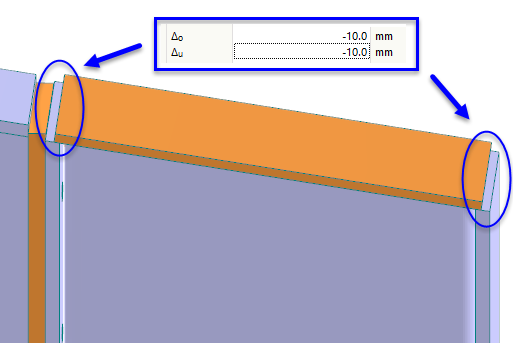

Vybrání v krycím plechu, která jsou nutná pro použití svaru, lze definovat pomocí záporných odsazení Δ_o a Δ_u.

Zadejte odsazení pro svary

Rozměry a poloha

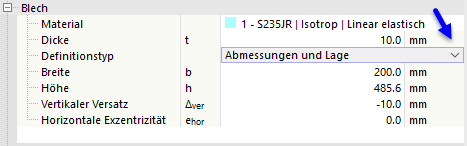

Zadejte rozměry a polohu krycího plechu

Velikost plechu lze zadat přímo. Poloha se vztahuje k vyztuženému prutu, přičemž svislé odsazení se měří od vrcholu sloupu (strana s průřezem záporné osy z) a vodorovná excentricita od těžiště průřezu prutu.

Poloha

Tato kategorie umožňuje umístit krycí plech v určité vzdálenosti od konce prutu a natočit ho. Pokud jste však definovali referenční prut, nemusíte krycí plech ručně upravovat: Parametry se automaticky stanoví na základě polohy referenčního prutu a zadání v kategorii Pro vyztužení.

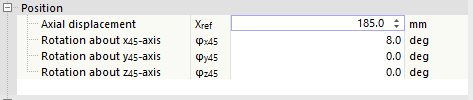

Definice polohy krycího plechu

'Axiální posun' se vztahuje k definičnímu uzlu prutu. V závislosti na orientaci prutu je třeba zadat vzdálenost kladnou nebo zápornou hodnotu. Při posunu horní desky se posune také konec prutu, aniž by byl zapotřebí průřez prutu.

Pomocí úhlů φ lze vytvořit 'pootočení' krycího plechu. Osy x, y a z se vztahují k souřadnému systému krycího plechu, který lze zobrazit v grafickém okně vpravo pomocí tlačítka .

Svary

Poslední kategorie určuje, kterými svary je spojen krycí plech na okrajích průřezu sloupu. Pokud některé ze zaškrtávacích políček deaktivujeme, nebude na příslušné části průřezu uspořádán žádný svar.

Zadání svarů

Kliknutím na sloupec vpravo od zaškrtávacího políčka se otevře seznam typů svarů. Zde jsou k dispozici různé typy koutových a tupých svarů. U koutových svarů je třeba zadat tloušťku svaru.

Výběr typů svarů
