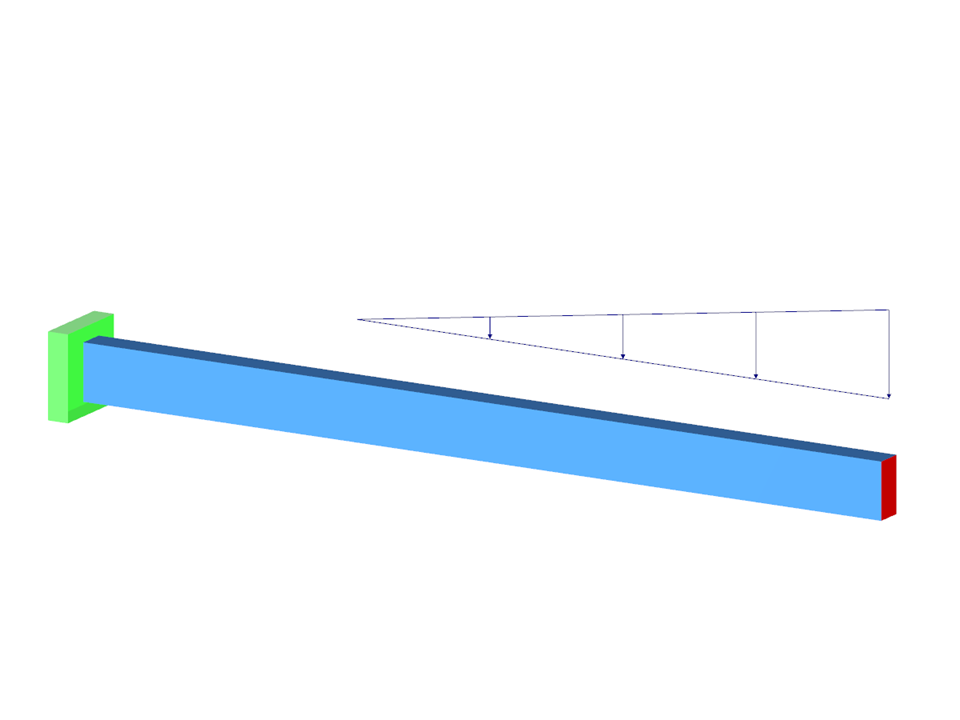

Laden Sie hier das Modell eines Kragarms herunter und öffnen Sie es mit RFEM 5.
Dieses Modell wurde in dem Video 'Modellieren mit RFEM 5 | 002 Kragarm' erstellt.
Modellieren mit RFEM 5 | 002 Kragarm
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Lastfälle | 1 |
| Abmessungen | 3.144 x 0.288 x 0.288 m |
| Programmversion | 5.21.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
