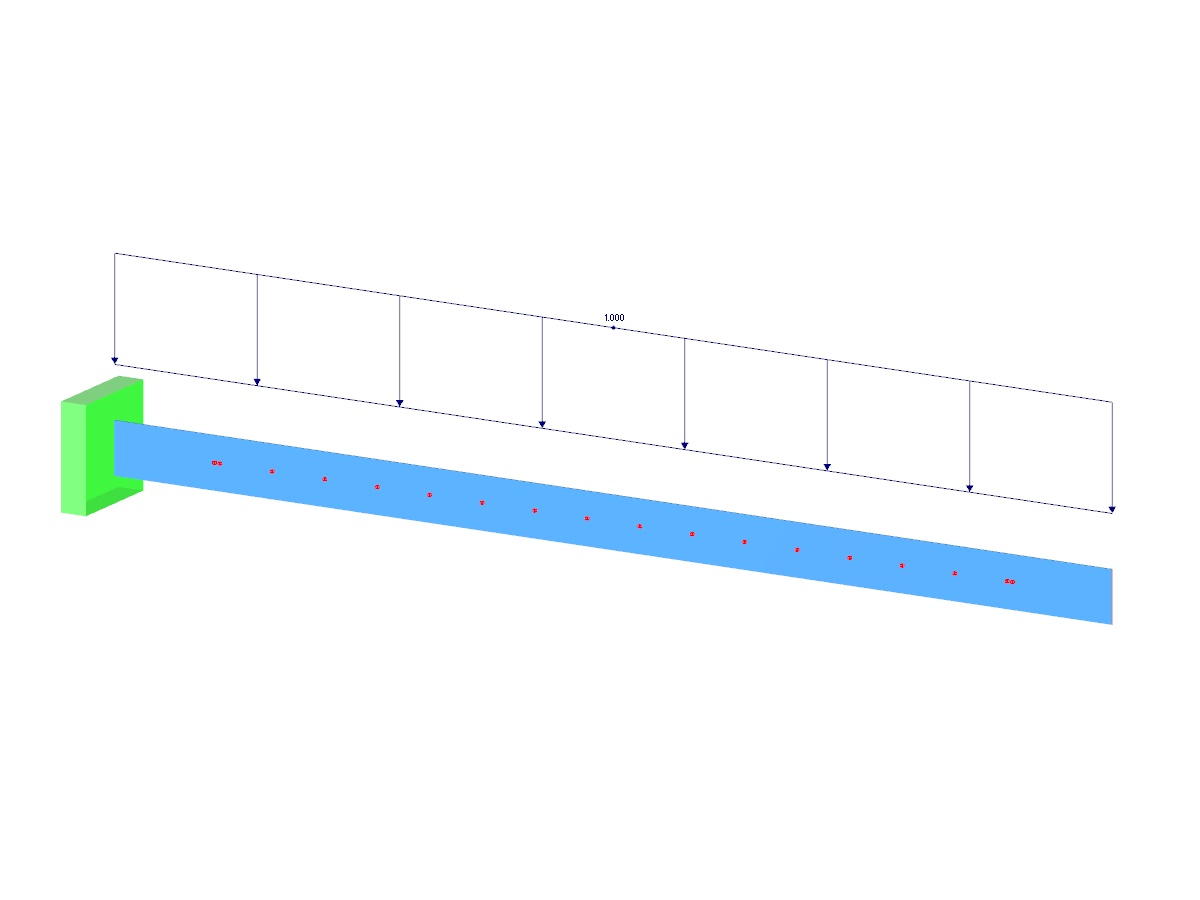

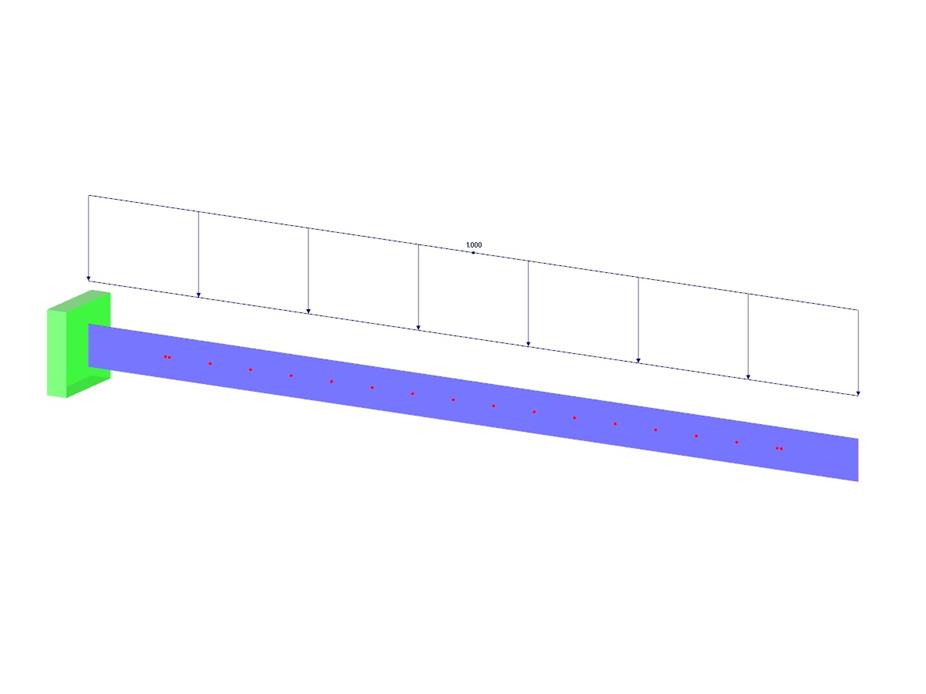

Ein Kragträger aus einem Rechteckprofil befindet sich auf der elastischen Pasternak-Bettung und wird durch verteilte Belastung beansprucht. Berechnung der maximalen Durchbiegung und des maximalen Biegemoments.
Verifikationsbeispiel 000003 | 1
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0,031 t |
| Abmessungen | 4,062 x 0,124 x 0,124 m |
| Programmversion | 5.05.14 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
