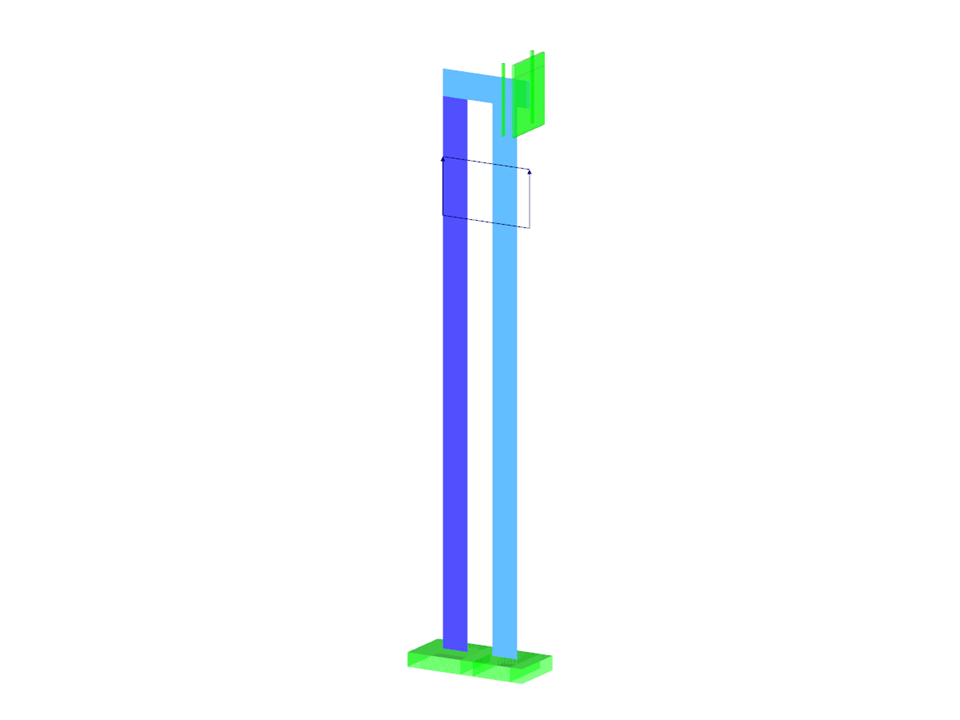

Ermittlung der maximalen Durchbiegung von vier unten befestigten Stützen, die oben durch einen starren Block verbunden sind. Der Block wird druckbelastet und anhand eines elastischen Materials mit hohem E-Modul modelliert. Die äußeren Stützen werden als orthotrop elastisches Material und die inneren Stützen als orthotrop elastisch-plastisches Material mit den gleichen elastischen Parametern wie die äußeren Stützen modelliert, wobei die nach der Tsai-Wu-Plastizitätstheorie definierten Plastizitätseigenschaften berücksichtigt werden.
Verifikationsbeispiel 000010 | 2
Anzahl Knoten | 11 |
Anzahl Linien | 13 |
Anzahl Flächen | 3 |
Anzahl Lastfälle | 1 |
Abmessungen | 0,175 x 0,000 x 1,050 m |
Programmversion | 5.03.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
