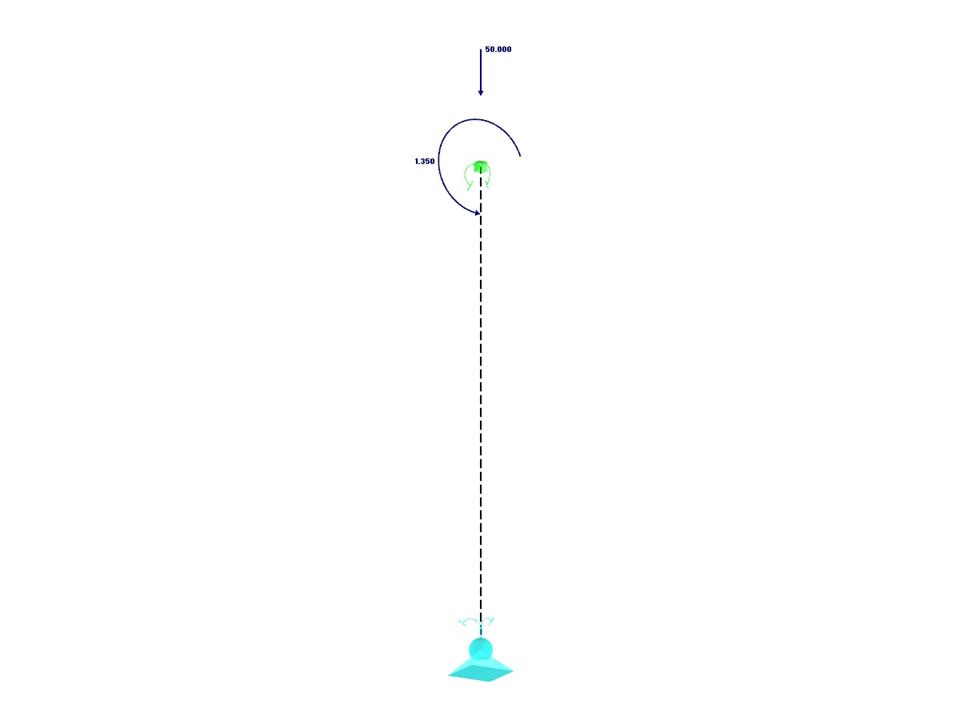

Es soll ein starres Gerüstrohr berücksichtigt werden, das unten mit einem Gerüst-Knotenlager befestigt und sowohl durch ein Moment als auch durch eine Kraft belastet wird. Berechnung der maximalen Durchbiegung bei Überschreitung der Tragfähigkeit des Gerüstlagers.
Verifikationsbeispiel 000058 | 2
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Lastfälle | 1 |
| Abmessungen | 0,500 x 0,500 x 1,500 m |
| Programmversion | 5.04.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
