Prismatische Faltwerksysteme. Flächen mit gegenläufiger Faltung. Gegenprofil in der Mitte

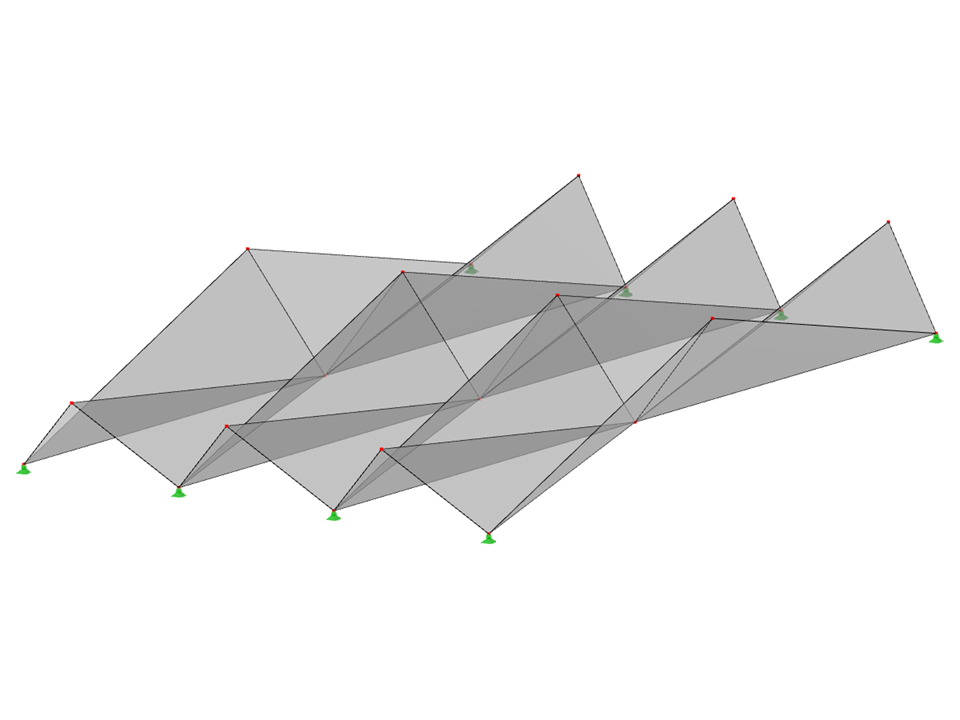

FPL102 | Prismatische Faltwerksysteme. Flächen mit gegenläufiger Faltung. Gegenprofil in der Mitte
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 21 |
| Anzahl Linien | 44 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 24 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 650,527 t |
| Abmessungen | 18,000 x 4,000 x 34,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
