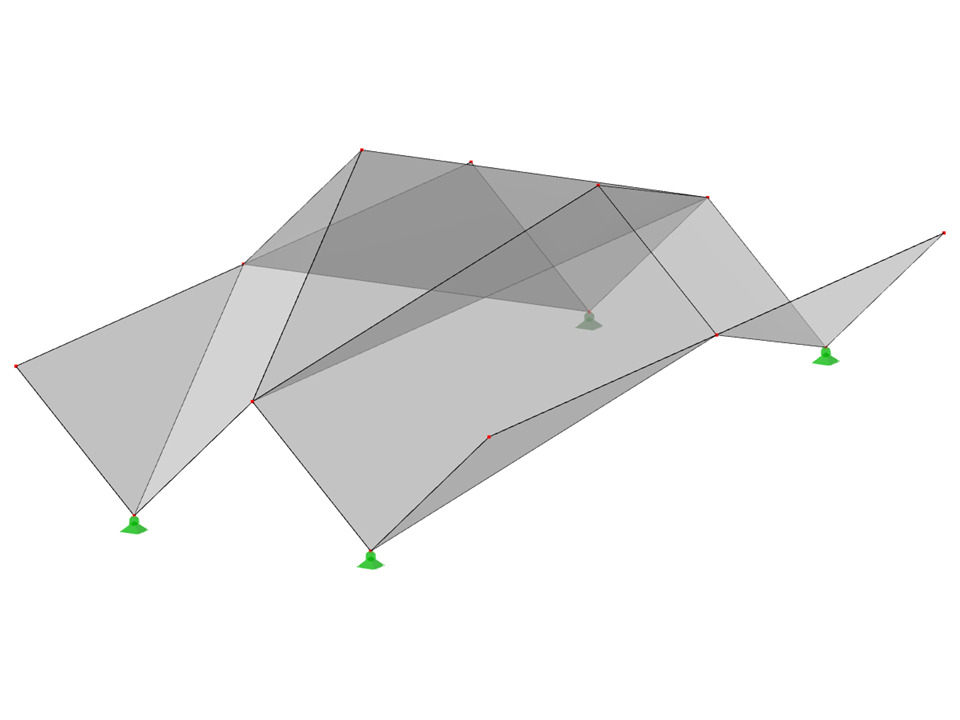

Prismatische Faltwerksysteme. Flächen mit gegenläufiger Faltung. Mittelfalte erhöht über die Falte an der Kante. Alternative Faltung
FPL105 | Prismatische Faltwerksysteme. Flächen mit gegenläufiger Faltung. Mittelfalte erhöht über die Falte an der Kante. Alternative Faltung
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 14 |
| Anzahl Linien | 23 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 10 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 242,653 t |
| Abmessungen | 12,000 x 5,000 x 20,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
