Brettschichtholzträger | Gekrümmter Untergurt | Konstante Höhe | Asymmetrisch | Gevoutete Kragarme Versetzt | Ohne lose aufgesetzten Firstkeil

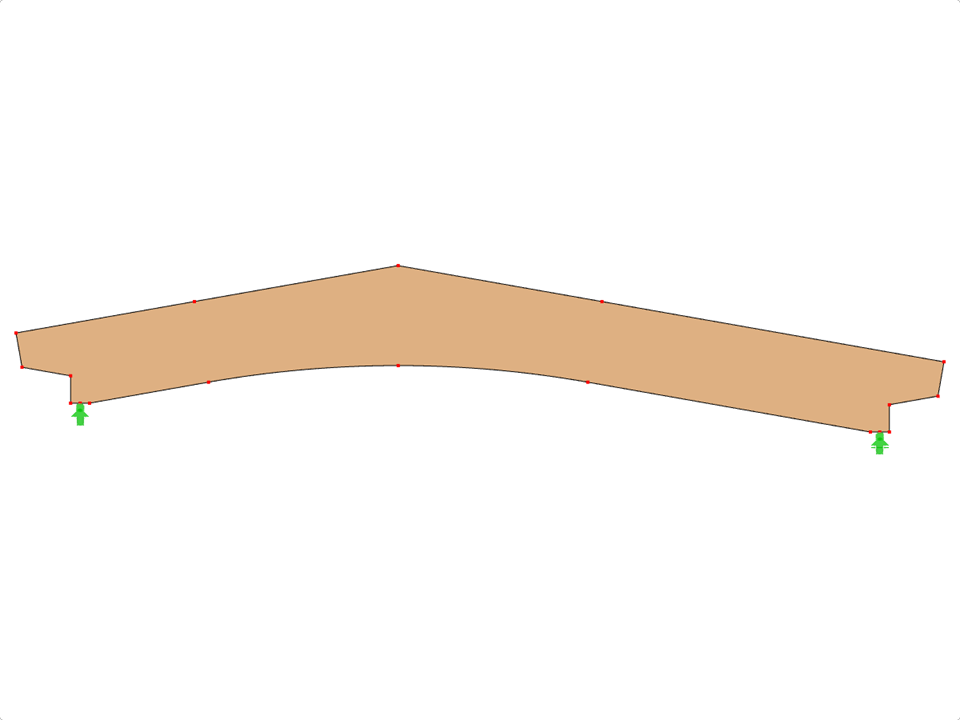

GLB0510 | Brettschichtholzträger | Gekrümmter Untergurt | Konstante Höhe | Asymmetrisch | Gevoutete Kragarme Versetzt | Ohne lose aufgesetzten Firstkeil
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 18 |
| Anzahl Linien | 17 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2,004 t |
| Abmessungen | 17,000 x 3,048 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
