Da eine in Stahl konzipierte Brücke das Budget um ein Vielfaches überschritt, wurde eine kostengünstigere Lösung in Holz erarbeitet. Das Büro Leonhardt, Andrä und Partner (LAP) aus Stuttgart plante in Zusammenarbeit mit dem bayrischen BSH-Hersteller HESS TIMBER die ausgeführte Mehrfeldbrücke aus Holzfachwerkbindern mit dreieckigem Querschnitt. Auch die Statische Berechnung erfolgte durch LAP.
Der Dlubal-Kunde Fast + Epp nutzte im Zuge der Erstellung der Holzbaustatik RFEM zu Kontrollzwecken für die Schnittgrößen sowie für die Bemessung der Holzkonstruktion.
Tragwerksplanung Holzbau
Fast + Epp GmbH, Darmstadt
www.fastepp.com

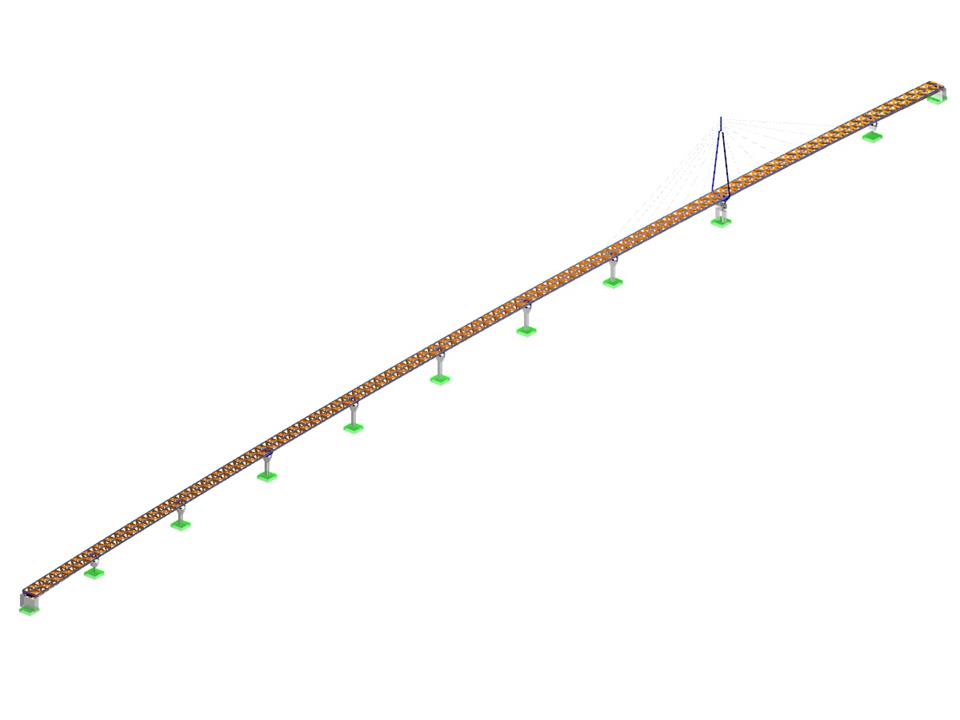

Modell der Brücke in RFEM (© Fast + Epp GmbH)
Fußgängerbrücke aus Holz
| Anzahl Knoten | 2341 |
| Anzahl Linien | 3901 |
| Anzahl Stäbe | 3878 |
| Anzahl Lastfälle | 27 |
| Anzahl Lastkombinationen | 52 |
| Anzahl Ergebniskombinationen | 12 |
| Gesamtgewicht | 1196.702 t |
| Abmessungen | 505.000 x 8.000 x 41.605 m |
| Programmversion | 4.10.19 |
