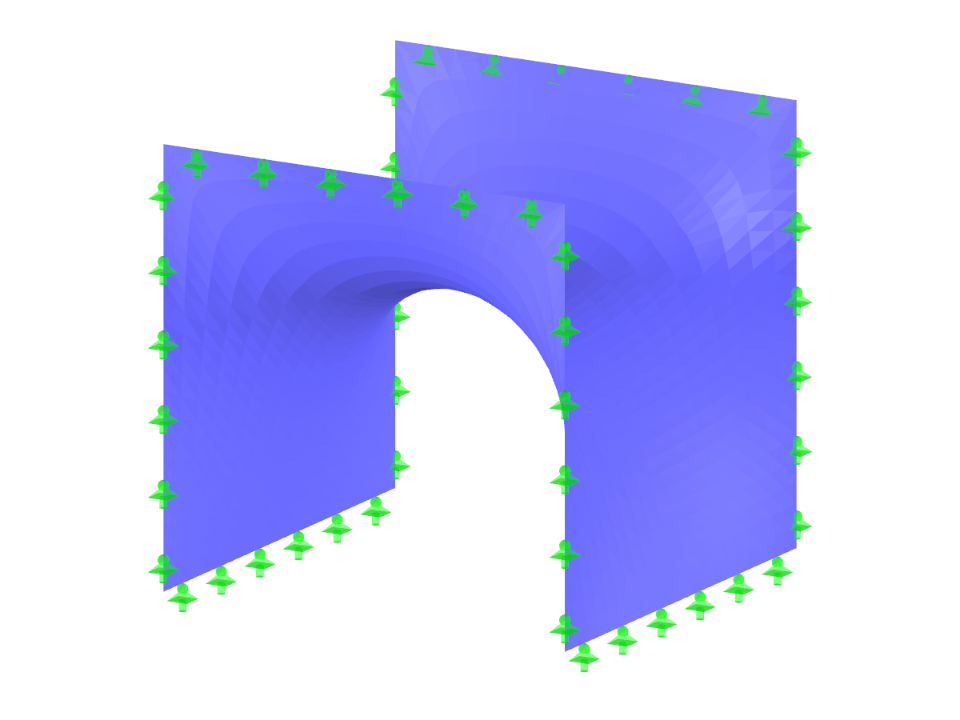

| Anzahl Knoten | 8 |
| Anzahl Linien | 10 |
| Anzahl Flächen | 3 |
| Anzahl Lastfälle | 2 |
| Gesamtgewicht | 350,202 t |
| Abmessungen | 10,000 x 10,000 x 10,000 m |
| Programmversion | 5.05.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
