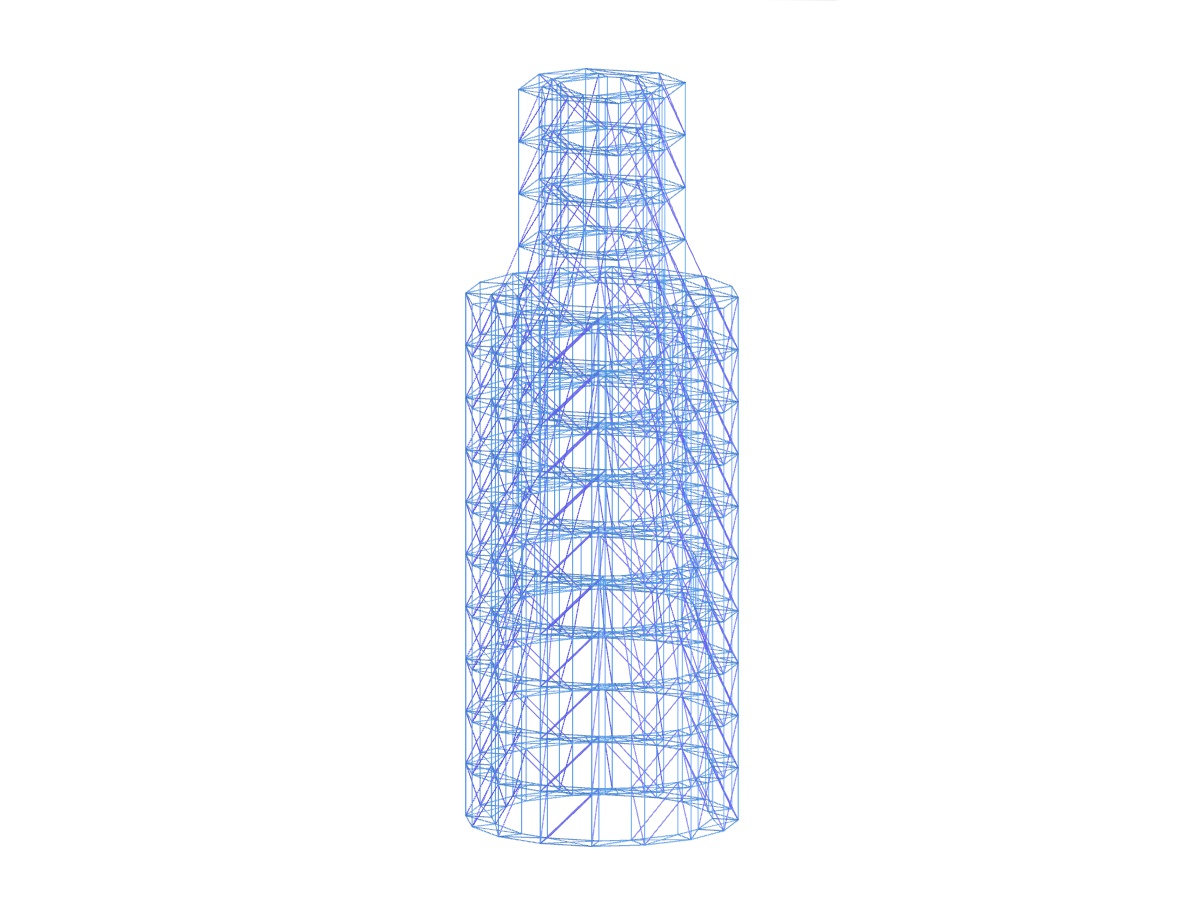

PERI ForceControl ist ein Programm zur Auslegung von Gerüstkonstruktionen, welches von der Firma PERI selbst entwickelt wurde. Das Programm nutzt RFEM für die statische Berechnung und bindet dabei über die Schnittstelle RF-COM an RFEM an.
Tragwerksplanung:
PERI GmbH
www.peri.com
Gerüstkonstruktion
| Anzahl Knoten | 656 |
| Anzahl Linien | 794 |
| Anzahl Stäbe | 794 |
| Anzahl Lastfälle | 20 |
| Anzahl Lastkombinationen | 2 |
| Gesamtgewicht | 1.160 t |
| Abmessungen | 11.500 x 0.500 x 13.750 m |
| Programmversion | 5.19.01 |
.png)
Dlubal_KohlA_]_LI.jpg)
Knowledge Base
Knowledge Base
.png?mw=350&hash=4ef03d257fa835675f5e87cbf443e4b9d5584367)
Dlubal_KohlA_]_LI.jpg?mw=350&hash=ee8d38f1c4853d80307fa156c159b5e78a3fdca9)
Die Stabendgelenk-Nichtlinearität „Gerüst – N / phiy phiz“ und „Gerüstdiagramm“ erlaubt die mechanische Simulation eines gesteckten Rohrstoßes mit innerem Rohrstummel zwischen zwei Stabelementen.
Das Ersatzmodell überträgt abhängig von dem Druckzustand am Stabende das Biegemoment über das überdrückte Außenrohr und nach Formschluss zusätzlich über den inneren Rohrstummel.
Mit Hilfe der Stabendgelenknichtlinearität "Gerüst N | phiy,phiz" lässt sich ein gesteckter Gerüstrohrstoß simulieren.
Auch kaltgeformte Stahlstäbe können nach AISI S100-16/CSA S136-16 in RFEM 6 bemessen werden. Die Bemessung erfolgt über die Auswahl von "AISC 360" oder "CSA S16" als Norm im Add-On Stahlbemessung. Anschließend wird für die Bemessung der kaltgeformten Profile automatisch "AISI S100" bzw. "CSA S136" ausgewählt.
RFEM verwendet die Direct Strength Method (DSM), um die elastische Knicklast des Stabes zu berechnen. Dieses Verfahren bietet zwei Arten von Lösungen, numerisch (Finite Strip Method) und analytisch (Spezifikation). Bei den Querschnitten können die FSM-Signaturkurve und die Knickfiguren eingesehen werden.
In der Gebrauchstauglichkeitskonfiguration lassen sich verschiedene Bemessungsparameter der Querschnitte anpassen. Der angesetzte Querschnittszustand für den Verformungs- und Rissbreitennachweis kann hier gesteuert werden.
