Die Holzkonstruktion des Eingangsbereichs der Schule ist ein Halbrahmen aus Brettschichtholz. Die Steckverbindungen zwischen Pfosten und Sparren erfolgen über Stegbleche. Im oberen Teil ruhen die Sparren auf einer Betonwand.
Die Holzpfosten sind an der Betondecke gelenkig angeschlossen und die Rahmen werden zwischen jedem Pfosten ausgeführt.
In den Sparrenräumen, unterhalb der Pfetten, befindet sich ein Längsträger.
BMB-BET Moselle Bois, Saint Julien Lès Metz, Frankreich
www.bet-moselle-bois.fr

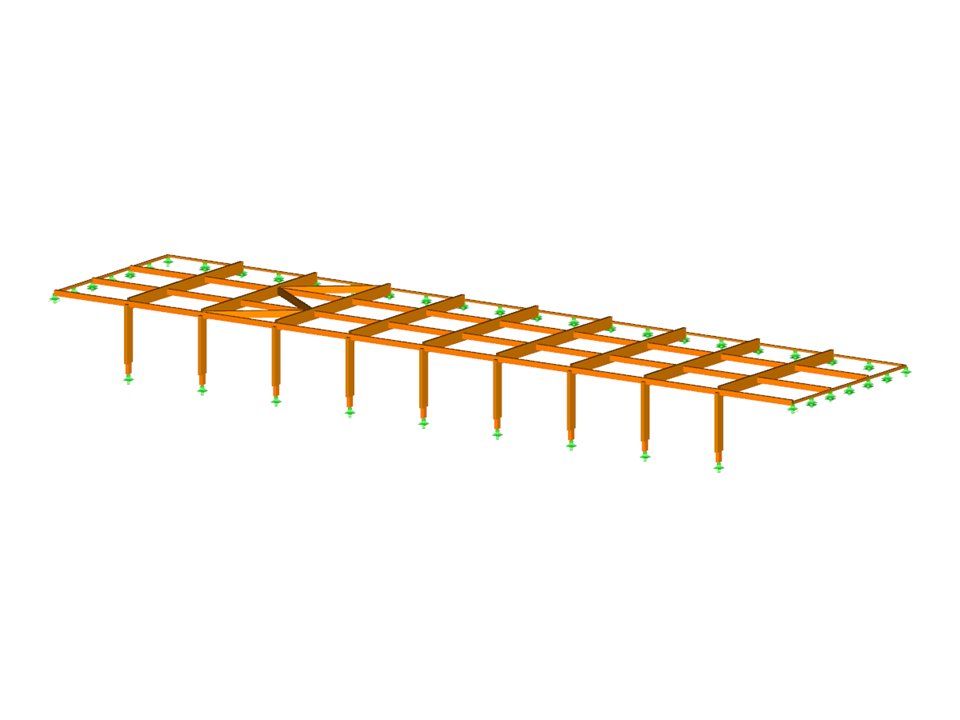

RFEM-Modell des Rahmens der Tagesschule (© BET Moselle Bois)
Holzrahmen
| Anzahl Knoten | 78 |
| Anzahl Linien | 110 |
| Anzahl Stäbe | 110 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 47 |
| Anzahl Ergebniskombinationen | 4 |
| Gesamtgewicht | 1.609 t |
| Abmessungen | 23.503 x 6.253 x 2.003 m |
| Programmversion | 5.23.01 |
