RFEM – Online-Handbuch Flächen
Hin und wieder kann es vorkommen, dass die Achsensysteme einiger Flächen im Modell nicht übereinstimmen. Mit der Funktion 'Lokales Achsensystem umkehren' können diese an den anderen Flächen sehr einfach angepasst werden.

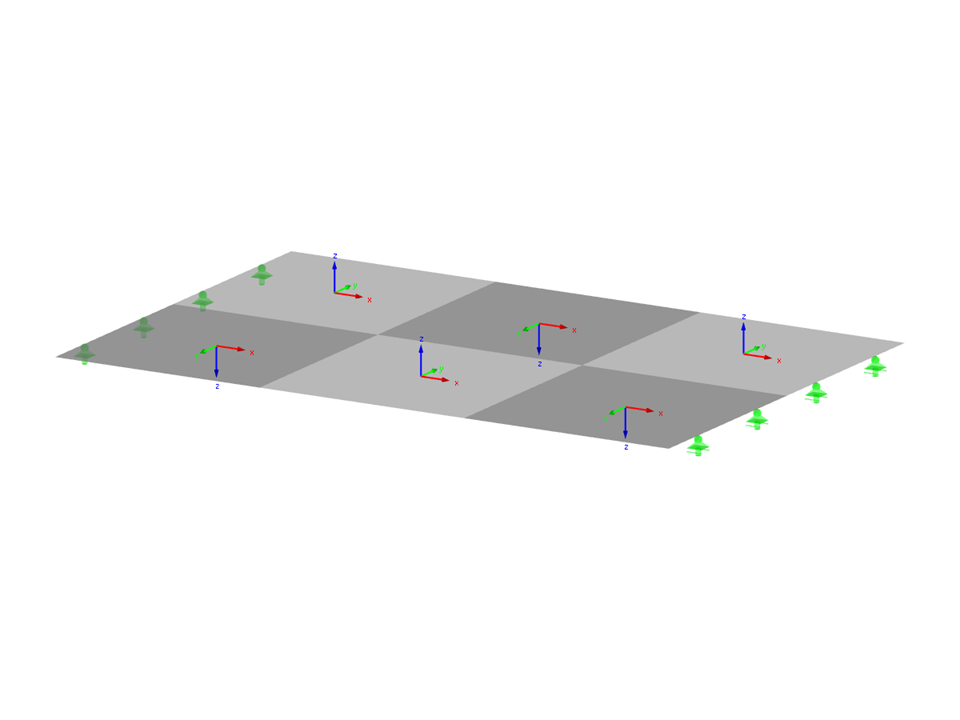

Betonplatte mit unterschiedlichen Achsensystemen
| Anzahl Knoten | 12 |
| Anzahl Linien | 17 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 6 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2.700 t |
| Abmessungen | 3.000 x 0.000 x 2.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
