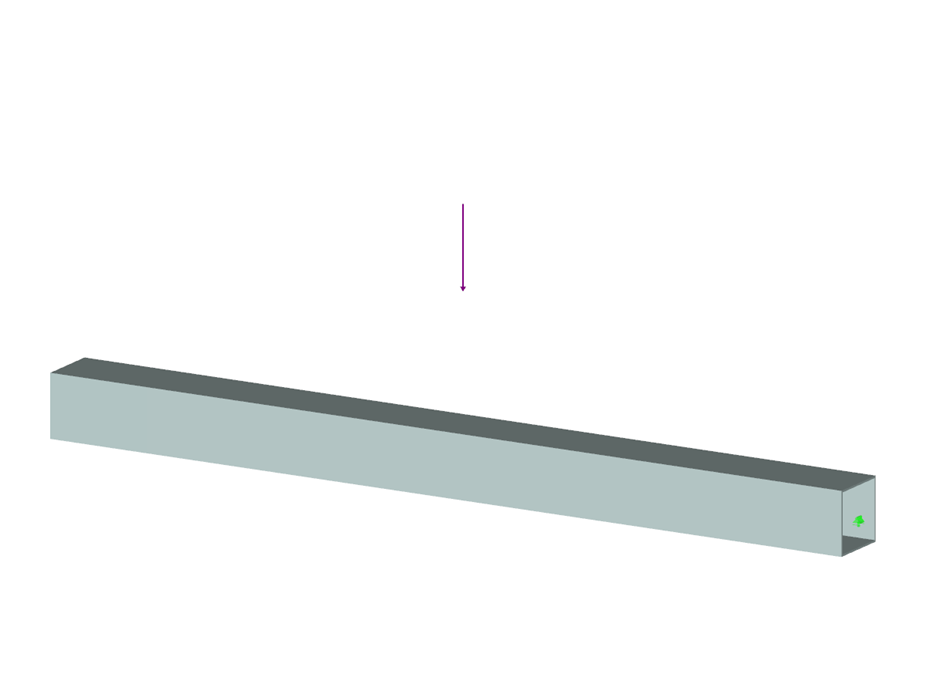

Es ist die zulässige Normaldruckfestigkeit eines gelenkigen, aus der Legierung 6061-T6 hergestellten 2,44 m langen Trägers mit verschiedenen Querschnitten zu ermitteln, der seitlich eingespannt ist, um das Knicken um seine schwache Achse gem. ADM (Aluminum Design Manual) 2020 zu vermeiden.
Verifikationsbeispiel 001011 | 1
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0,002 t |
| Abmessungen | 1,661 x 0,645 x 0,645 m |
| Programmversion | 5.24.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
