Bei Brettsperrholzkonstruktionen werden bei größeren Spannweiten häufig Unterzüge oder Hybrid-Konstruktionen verwendet. Diese lassen sich in RFEM 5 über Flächen und Stabquerschnitte modellieren. Bei beiden Systemen sind gekrümmte Unterzüge ebenfalls problemlos möglich. Bei der gekrümmten Fläche wird der Stab über die automatische Stabexzentrizität immer passend mit dem Dickenabstand der Fläche und des Stabes generiert. Über eine Linienfreigabe kann der Unterzug auch nachgiebig angeschlossen werden.

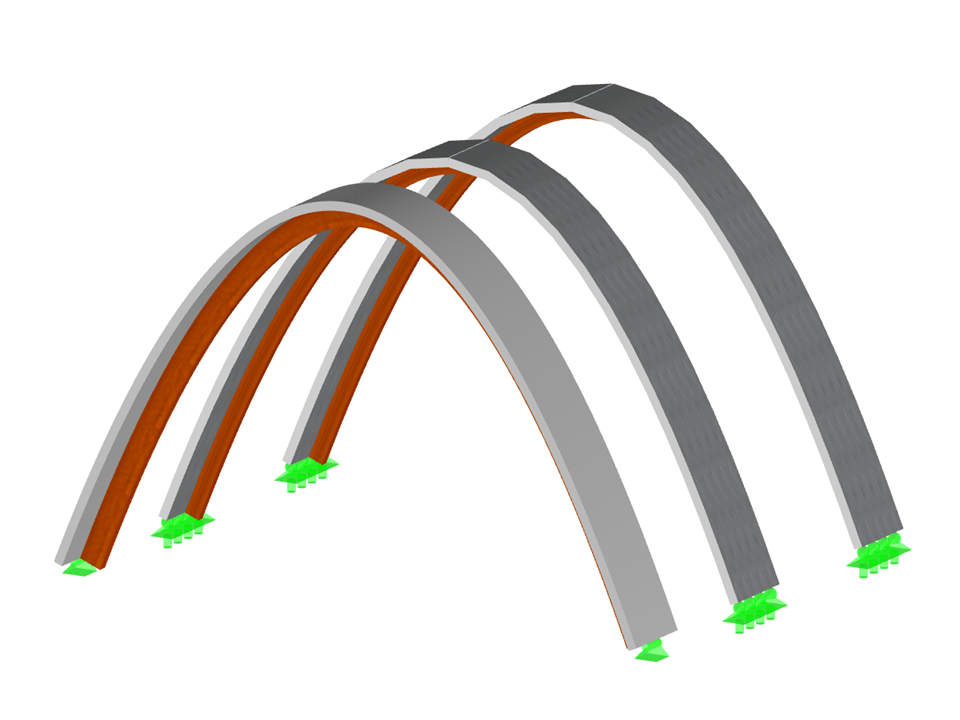

Unterzüge bei Brettsperrholzkonstruktionen
| Anzahl Knoten | 35 |
| Anzahl Linien | 26 |
| Anzahl Stäbe | 6 |
| Anzahl Flächen | 4 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 12.682 t |
| Abmessungen | 9.787 x 7.144 x 6.787 m |
| Programmversion | 5.01.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
