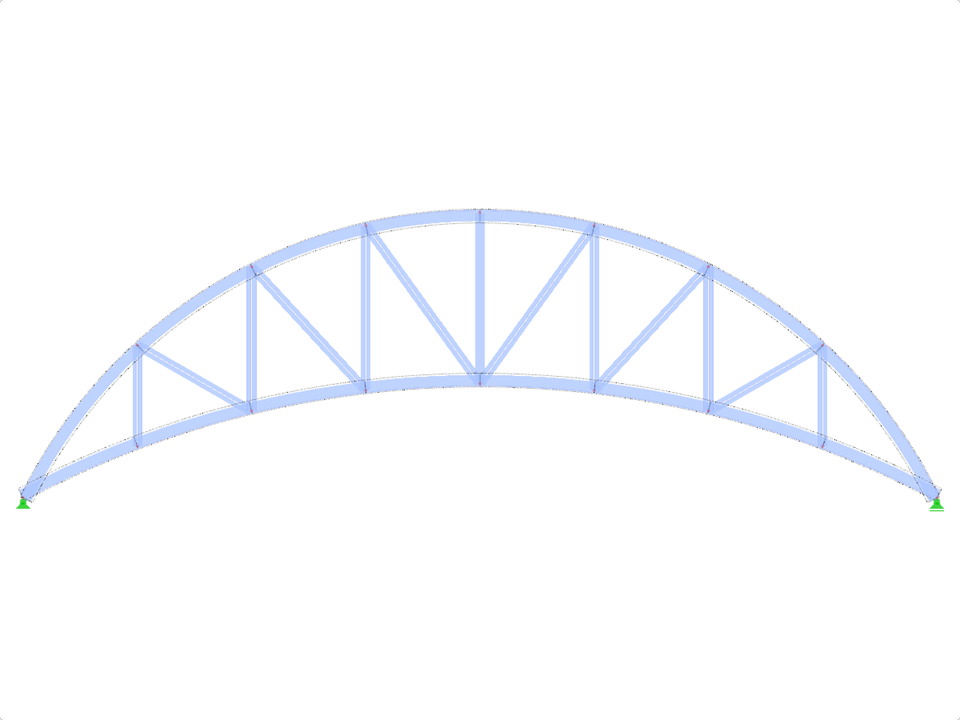

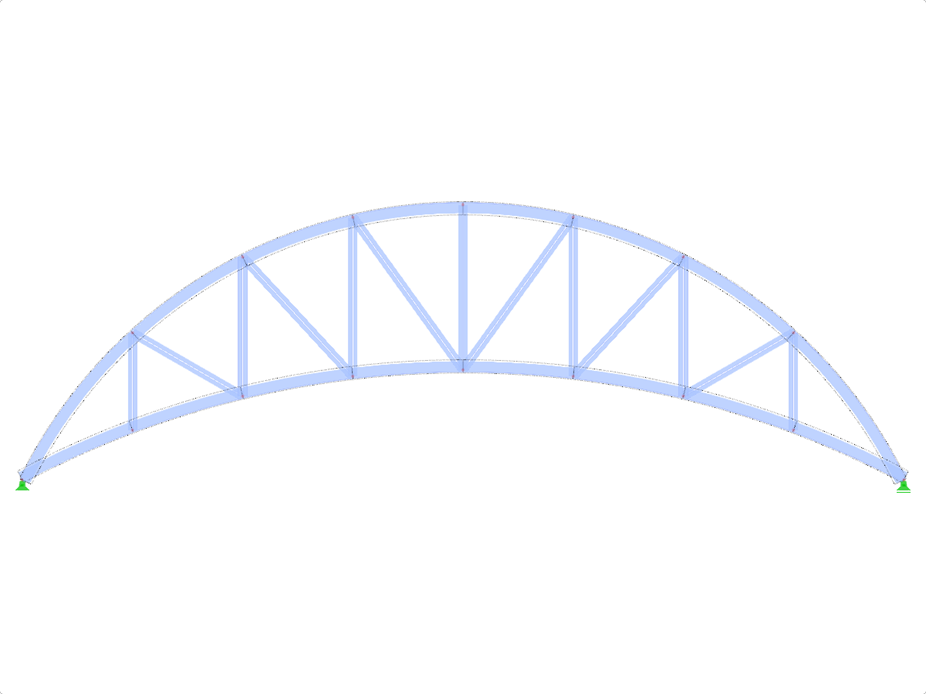

Parabelträger (kreisförmig - bogenförmige Gurte)Eingabe über Gesamtlänge (L)/erstes und letztes Feld (L_1)/mittlere Felder (L_2)/Unter- und Obergurthöhe (H_1 und H_2)
FT750c-cv | Parabelträger
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 16 |
| Anzahl Linien | 29 |
| Anzahl Stäbe | 29 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2,002 t |
| Abmessungen | 16,000 x 5,000 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
